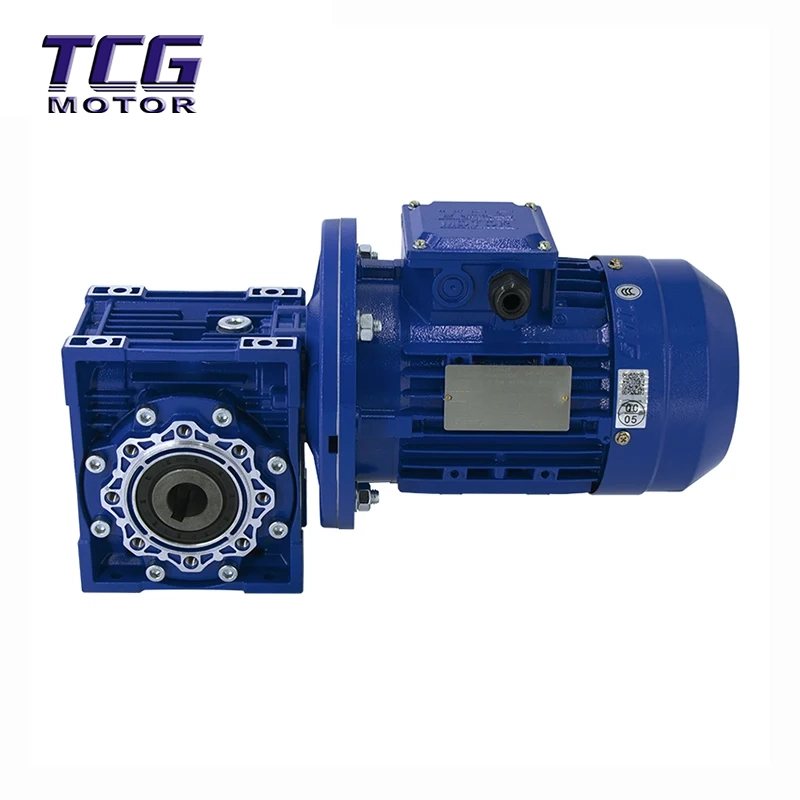

ตัวลดเกียร์หนอน

โครงสร้างที่แม่นยำและการกระจายความร้อนที่ดีเยี่ยม: กล่องหุ้มของตัวลดเฟืองตัวหนอนทำจากโลหะผสมอลูมิเนียมหล่อคุณภาพสูงพร้อมครีบระบายความร้อนที่เพียงพอ ให้การนำความร้อนที่ดีเยี่ยมและพื้นที่กระจายความร้อนขนาดใหญ่ ช่วยยืดอายุการใช้งานได้อย่างมีประสิทธิภาพ

การทำงานที่เงียบและเสถียร: ตัวลดเฟืองตัวหนอนใช้เฟืองตัวหนอนที่มีพื้นผิวฟันแข็งที่มีกราวด์อย่างแม่นยำ ส่งผลให้มีเสียงรบกวนต่ำและการทำงานที่ราบรื่น เหมาะสำหรับสภาพแวดล้อมที่มีความต้องการด้านสิ่งแวดล้อมสูง

แข็งแกร่งและทนทาน: เฟืองตัวหนอนทำจากเหล็ก 20Cr เคลือบด้วยคาร์บอนไนไตรด์ ทำให้มีความแข็งผิวฟันที่ HRC60 ล้อตัวหนอนทำจากนิกเกิลบรอนซ์ที่ทนทานต่อการสึกหรอเป็นพิเศษ ให้ความต้านทานการสึกหรอที่แข็งแกร่ง

การติดตั้งแบบรอบทิศทาง: ปรับให้เข้ากับการกำหนดค่าการติดตั้งสากลได้รอบด้าน แผงขั้วต่อและกล่องหุ้มเป็นอะลูมิเนียมผสมหล่อในตัว ช่วยให้มั่นใจในการปิดผนึกที่ดีเยี่ยมและป้องกันฝุ่นและการรั่วไหล

ข้อมูลจำเพาะ

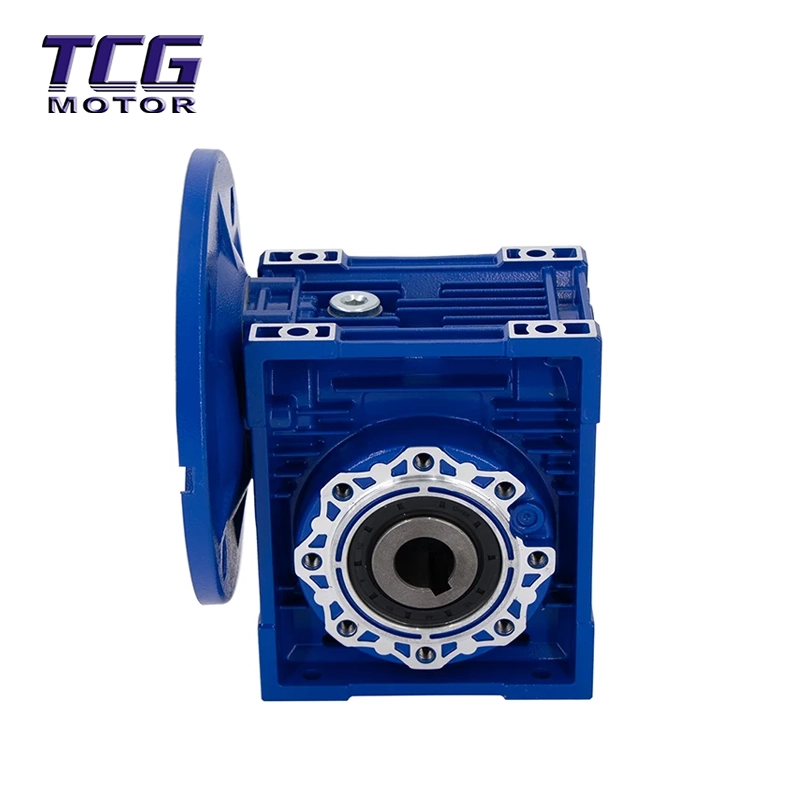

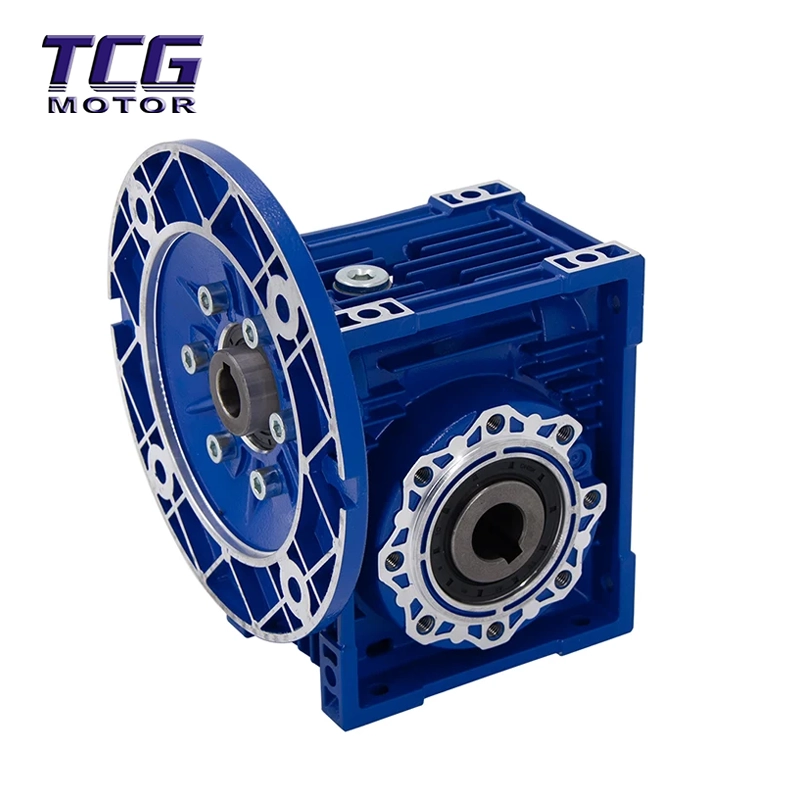

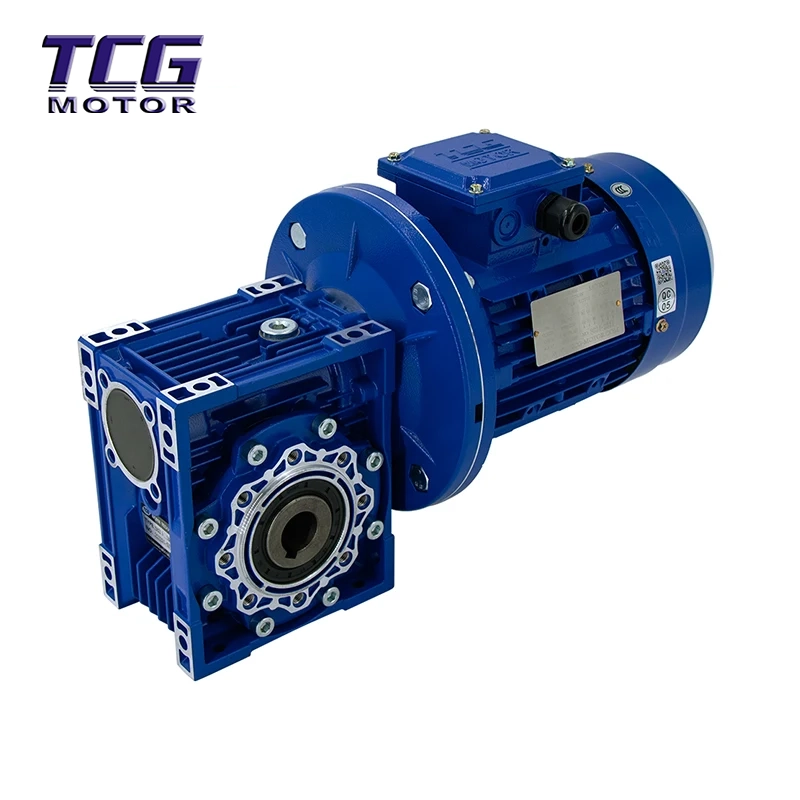

ชุดลดเกียร์หนอน NMR

บทนำทั่วไป

คุณสมบัติโครงสร้าง

- ตัวเรือนอลูมิเนียมหล่อขึ้นรูปคุณภาพสูงเหมาะสำหรับการติดตั้งแบบสากล

- การออกแบบแผงระบายความร้อนเพื่อระบายความร้อนให้พื้นที่ผิวที่ดีเยี่ยมและความจุความร้อนสูงกว่าตัวเรือนเหล็กหล่อ

-025 ถึง 150 โดยมีขอบเขตกำลังตั้งแต่ 60w ถึง 15kw

-Larger speed ratio range.each single frame size has 12 ratios from 5:1 to 100:1.

-ตัวหนอนชุบแข็งพร้อมการเจียรแบบ fne มีคุณสมบัติที่มีประสิทธิภาพสูงกว่าและมีแรงบิดเอาท์พุตขนาดใหญ่

- เสียงรบกวนต่ำและทำงานได้อย่างเสถียร สามารถปรับสภาพการทำงานในระยะยาวในสภาพแวดล้อมที่เลวร้ายได้

- น้ำหนักเบามีความแข็งแรงทางกลสูง

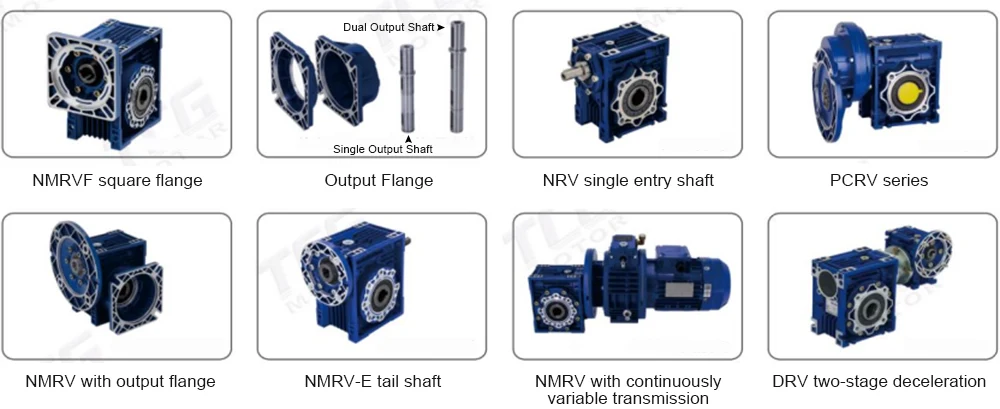

-การรวมโมดูลาร์ PCRV และ DRV จะขยายอัตราส่วนของตัวลด RV จาก i=5:1 เป็น 3200:1

วัสดุหลัก

-Hlousing: โลหะผสมหล่ออลูมิเนียม (ขนาดเฟรม: 025 ถึง 90): เหล็กหล่อ (ขนาดเฟรม: 110 ถึง 150)

-หนอน: เหล็ก 20Cr,คาร์บูไรเซชันและการบำบัดไนไตรด์ (ความแข็งของฟันคือ HRC60 และความหนาของการแข็งตัว ชั้นมีมากกว่า 0.5 มม. หลังจากการบดที่แม่นยำ)

- ล้อตัวหนอน: โลหะผสมนิกเกิลบรอนซ์ที่สวมใส่ได้พิเศษ

สเปรย์ฉีดขึ้นรูป / ทาสี

- ตัวเรือนอลูมิเนียมอัลลอยด์:

1. การยิงระเบิดและการบำบัดด้วยน้ำยาฆ่าเชื้อแบบพิเศษบนพื้นผิวโลหะผสมอลูมิเนียม

②หลังจากฟอสเฟต เคลือบด้วยการอบ RAL5010 สีน้ำเงินเสร็จแล้ว

- ตัวเรือนเหล็กหล่อ: ทาสีด้วยการอบสีน้ำเงิน RAL5010 เสร็จแล้ว

ประสิทธิภาพ

ประสิทธิภาพเป็นตัวบ่งชี้ที่สำคัญของตัวลด ซึ่งขึ้นอยู่กับการออกแบบ การผลิต และสภาวะการเสียดสีของคู่เกียร์เฟืองตัวหนอน เนื่องจากลักษณะการเสียดสีที่แตกต่างกันของกระปุกเกียร์ในการทำงานและขณะพัก ประสิทธิภาพของกระปุกเกียร์จึงสามารถจำแนกได้เป็นประสิทธิภาพแบบไดนามิกและประสิทธิภาพแบบคงที่

การหล่อลื่น

ปริมาณการหล่อลื่นของ RV REDUCER

-ปริมาณการหล่อลื่นสำหรับ RV สัมพันธ์กับตำแหน่งการติดตั้งของตัวลดขนาด

- สต็อกตัวลด RV ทั้งหมดเต็มไปด้วยการหล่อลื่น WA320 ตามตำแหน่งการติดตั้ง B3 หากตำแหน่งการติดตั้งแตกต่างจาก B3 จำเป็นต้องมีข้อบ่งชี้พิเศษ

ปริมาณการหล่อลื่น (ลิตร)

ปริมาณการหล่อลื่นของ PC HELICAL GEAR MODULAR

-การหล่อลื่นของโมดูลาร์ลดขดลวด PC นั้นนอกเหนือจากการหล่อลื่นของตัวลดขนาด การหล่อลื่นและปริมาตรไม่ขึ้นอยู่กับตำแหน่งการติดตั้งของพีซี

-PC ขดลวดลดโมดูลาร์เต็มไปด้วยการหล่อลื่น WA680 ก่อนจัดส่ง

ปริมาณการหล่อลื่น (ลิตร)

การเลือกสารหล่อลื่น

การใช้งาน

เนื่องจากเสียงรบกวนต่ำ ความเสถียรสูง และความต้านทานการกัดกร่อนที่ดีเยี่ยม Worm Gear ลดถูกนำมาใช้กันอย่างแพร่หลายในด้านต่อไปนี้:

อุปกรณ์อัตโนมัติ: หุ่นยนต์ สายพานลำเลียง เครื่องจักรบรรจุภัณฑ์

อุตสาหกรรมทั่วไป: เครื่องจักรแปรรูปอาหาร เครื่องจักรยา เครื่องจักรการพิมพ์ เครื่องจักรเคมี

สภาพแวดล้อมพิเศษ: พื้นผิวโลหะผสมอลูมิเนียมผ่านการบำบัดป้องกันการกัดกร่อนเป็นพิเศษ ต้านทานการกัดกร่อนจากตัวทำละลายอินทรีย์ เช่น น้ำมันเบนซินและไซลีน ทำให้เหมาะสำหรับสภาพแวดล้อมทางเคมีและตัวทำละลายพิเศษ

ความแข็งแกร่งของโรงงาน

การผลิตมาตรฐาน: ผลิตตามมาตรฐานยุโรป (IEC) และมาตรฐานสากล IM อย่างเคร่งครัดเพื่อให้มั่นใจถึงความเข้ากันได้ระดับสากล

กระบวนการขั้นสูง: ใช้เทคโนโลยีการหล่อโลหะผสมอลูมิเนียมขั้นสูงและกระบวนการเจียรที่มีความแม่นยำเพื่อให้มั่นใจในความถูกต้องและคุณภาพของทุกผลิตภัณฑ์

การควบคุมวัสดุ: การคัดสรรวัตถุดิบอย่างเข้มงวด เฟืองตัวหนอนผ่านการบำบัดด้วยคาร์บอนไนไตรด์เพื่อให้แน่ใจว่าชั้นเคลือบแข็งมีความหนา >0.5 มม. รับประกันประสิทธิภาพการส่งผ่าน

เกียรติประวัติบริษัท

Hengfu: มีประสบการณ์ในการผลิตมอเตอร์และกระปุกเกียร์

ความสามารถในการสับเปลี่ยนได้ดีเยี่ยม: ผลิตภัณฑ์มีความสามารถในการสับเปลี่ยนได้ดีเยี่ยมและได้รับการยอมรับจากตลาดในวงกว้าง

การรับรองคุณภาพ: ผลิตภัณฑ์สอดคล้องกับมาตรฐานระบบการจัดการคุณภาพระดับสากล

บริการหลังการขายและการบริการ

การสนับสนุนด้านเทคนิค: เราให้คำแนะนำในการเลือกอย่างมืออาชีพและการสนับสนุนทางเทคนิคในการติดตั้ง

การประกันคุณภาพ: ผลิตภัณฑ์ผ่านการทดสอบอย่างเข้มงวดก่อนออกจากโรงงานเพื่อให้มั่นใจว่าการทำงานปราศจากปัญหา

คำแนะนำในการบำรุงรักษา: เราขอแนะนำให้ผู้ใช้เติมหรือเปลี่ยนน้ำมันหล่อลื่นประเภทที่ระบุ (WA320/WA680) ทันทีตามตำแหน่งการติดตั้งเพื่อรักษาประสิทธิภาพสูงสุด

บรรจุภัณฑ์และการจัดส่ง

บรรจุภัณฑ์: ใช้ลังไม้หรือกล่องกระดาษแข็งมาตรฐานเพื่อให้มั่นใจในการขนส่งที่ปลอดภัยและไม่เสียหาย

เวลาจัดส่ง: สต็อกรุ่นทั่วไปที่เพียงพอช่วยให้มั่นใจได้ถึงการจัดส่งที่รวดเร็วหลังจากสั่งซื้อ

มาตรฐานการส่งออก: มีบริการบรรจุภัณฑ์ที่ตรงตามมาตรฐานการขนส่งระหว่างประเทศสำหรับกระปุกเกียร์ที่ส่งออก

ความแข็งแกร่งขององค์กร

แบรนด์พันธมิตร

คำถามที่พบบ่อย

คำถามที่ 1: Worm Gear ลดนี้สามารถใช้ในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนสูงได้หรือไม่?

ก. ใช่. ตัวอะลูมิเนียมอัลลอยด์ผ่านการพ่นทรายและการป้องกันการกัดกร่อนแบบพิเศษ โดยคงรูปลักษณ์ของโลหะผสมสีขาวเงินไว้ และต้านทานการกัดกร่อนจากตัวทำละลายอินทรีย์ เช่น น้ำมันเบนซินและไซลีน

คำถามที่ 2: น้ำมันชนิดใดที่ใช้ใน Worm Gear Gear ที่โรงงาน?

ตอบ: ตัวลดเกียร์หนอน RV มาพร้อมกับน้ำมันหล่อลื่น WA320 เป็นค่าเริ่มต้นสำหรับการวางแนวการติดตั้ง B3; โมดูลเฟืองเกลียว PC มาพร้อมกับน้ำมันหล่อลื่น WA680

คำถามที่ 3: ฉันควรทำอย่างไรหากวิธีการติดตั้งของฉันไม่ใช่ B3

ตอบ: ปริมาณน้ำมันหล่อลื่นในตัวลดเกียร์หนอน RV ขึ้นอยู่กับการวางแนวการติดตั้ง หากวิธีการติดตั้งแตกต่างจาก B3 จะต้องระบุเมื่อสั่งซื้อเพื่อให้ผู้ผลิตสามารถปรับปริมาณน้ำมันหรือให้คำแนะนำที่เกี่ยวข้องได้

คำถามที่ 4: กล่องเกียร์นี้มีประสิทธิภาพแค่ไหน?

ตอบ: ประสิทธิภาพเป็นตัวบ่งชี้ที่สำคัญ ขึ้นอยู่กับการออกแบบและสภาวะการเสียดสีของคู่เกียร์เฟืองตัวหนอน ผลิตภัณฑ์นี้ใช้หนอนส่งผ่านพื้นผิวฟันที่แข็ง ซึ่งมีประสิทธิภาพสูงและรักษาลักษณะการเสียดสีที่มั่นคงภายใต้สภาวะทั้งแบบไดนามิกและแบบคงที่
