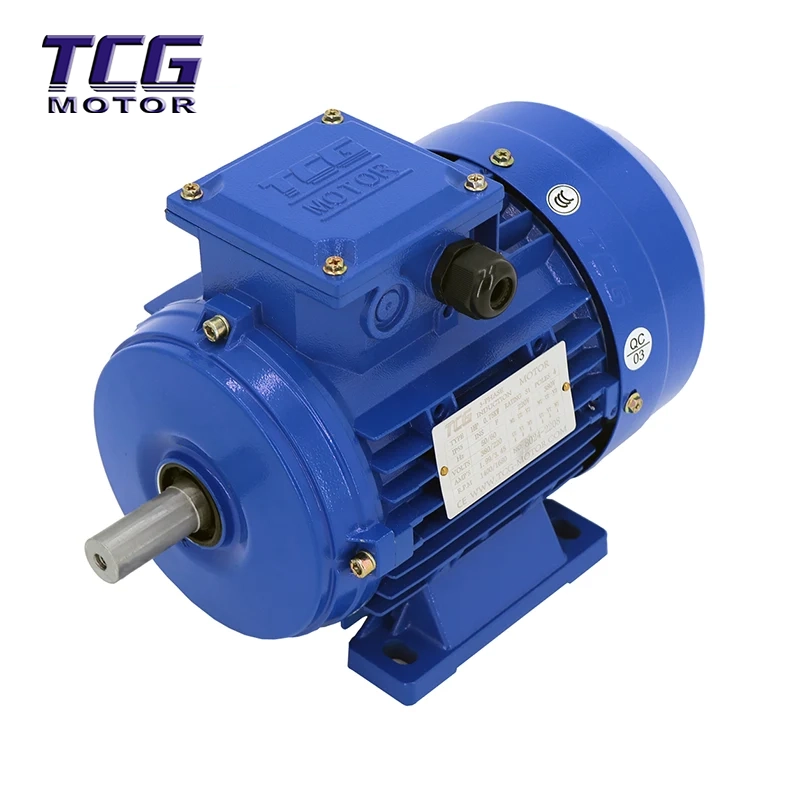

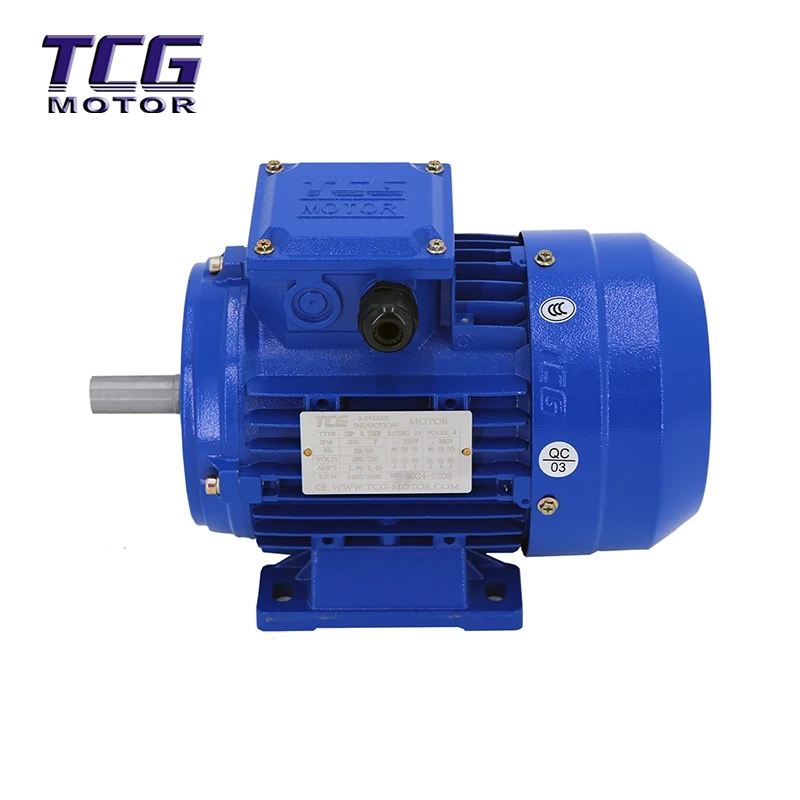

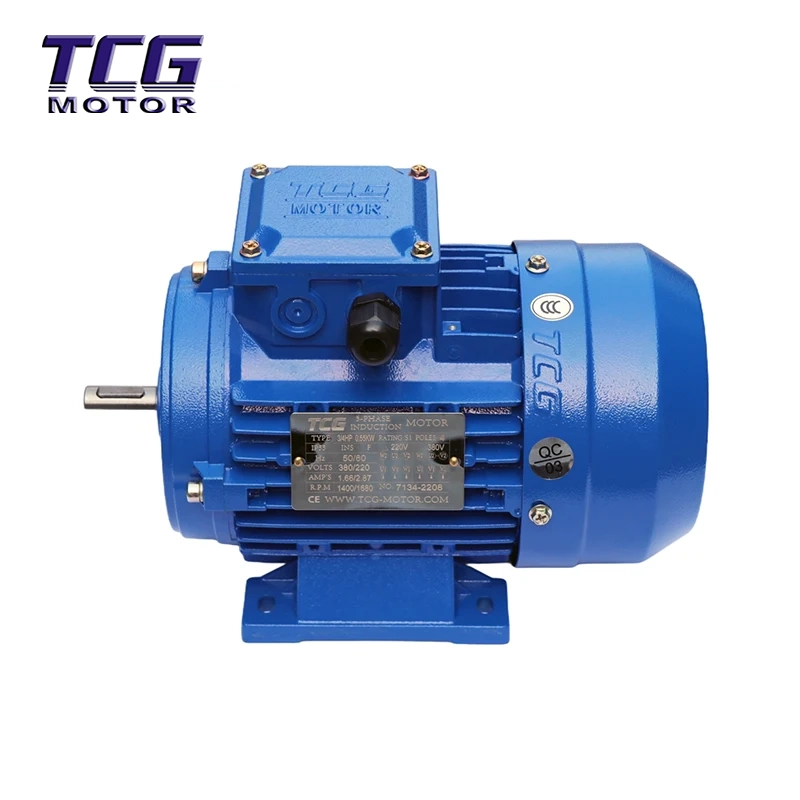

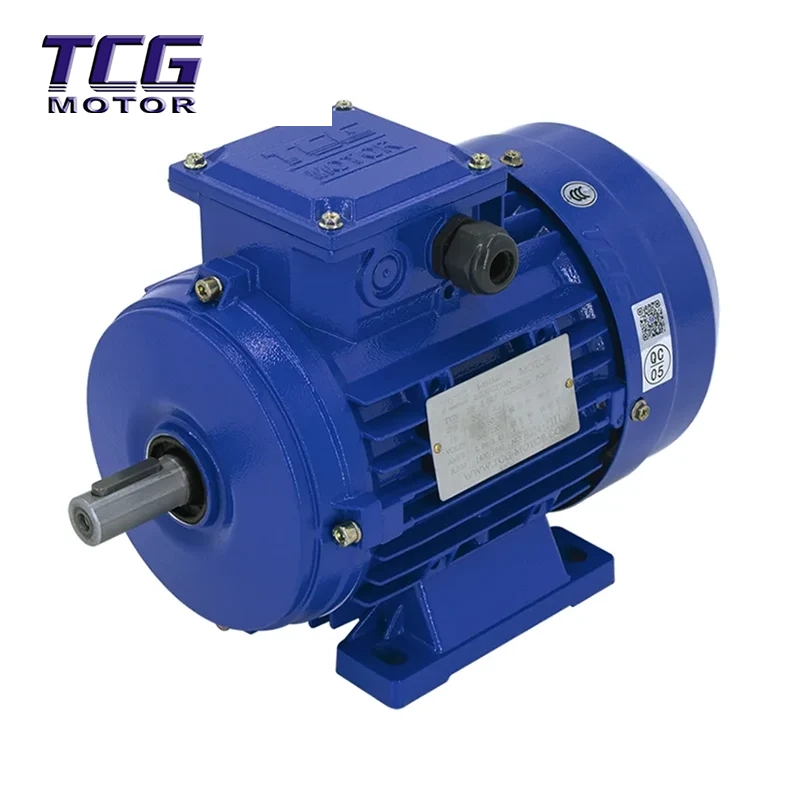

มอเตอร์โครงอะลูมิเนียม Hengfu แบบติดตั้งเท้า B3 ได้รับการออกแบบมาเพื่อความเป็นเลิศในสภาพแวดล้อมที่มีความต้องการสูง โดยมีช่วงกำลังที่กว้างตั้งแต่ 0.06KW ถึง 7.5KW ในขนาดเฟรมมาตรฐาน 8 ขนาด มอเตอร์นี้สอดคล้องกับขนาด IEC และมาตรฐานประสิทธิภาพ IE3 มีเปลือกอะลูมิเนียมที่ทนต่อการกัดกร่อน ช่วยให้ระบายความร้อนได้รวดเร็วและมีน้ำหนักเบา แกนของมันถูกสร้างขึ้นเพื่อให้มีอายุการใช้งานยาวนาน โดยใช้ตลับลูกปืน NSK ที่มีความแม่นยำและฉนวนคลาส F เพื่อให้การทำงานมีความเสถียรและมีเสียงรบกวนต่ำแม้ในสภาวะที่ชื้นหรือมีฝุ่นมาก ในฐานะโรงงานที่มีฐานการผลิตในจีน เราให้บริการลูกค้าทั่วโลกด้วยระยะเวลารอคอยสินค้าที่มั่นคงและตัวเลือกการติดตั้งที่ปรับแต่งได้ ทำให้กลายเป็นโซลูชั่นขับเคลื่อนที่เหมาะสำหรับการลำเลียง บรรจุภัณฑ์ การแปรรูปอาหาร และอุปกรณ์เคมี
โครงสร้างทั้งตัวของมอเตอร์อะลูมิเนียม B3 Foot Mounted ประสิทธิภาพการปิดผนึกที่ดี และได้มาตรฐาน IP55 สำหรับการป้องกันเปลือกภายนอก
การออกแบบแผ่นระบายความร้อนเพื่อระบายความร้อนให้พื้นที่ผิวที่ดีเยี่ยมและความจุความร้อนสูง เพื่อให้มอเตอร์สามารถทำงานได้ดีในสภาพแวดล้อมการทำงานที่แย่มาก
การชดเชยสมดุลไดนามิกที่แม่นยำและแบริ่งเสียงรบกวนต่ำ ทำให้มอเตอร์ทำงานได้อย่างราบรื่นและเงียบยิ่งขึ้น
ด้วยชั้นฉนวน F
เมื่ออุปกรณ์ปิดผนึกที่กำหนดไว้ล่วงหน้าของเพลาออกเชื่อมต่อกับตัวแปรและตัวลด การปิดผนึกจะปลอดภัยมากขึ้น
มีความสามารถในการสับเปลี่ยนที่เหนือกว่าระหว่างขนาดมาตรฐาน IEC และแบบฟอร์มที่ติดตั้ง IM
เปลือกนอก: อลูมิเนียมอัลลอยด์
เพลา: เหล็ก 40Cr ที่ผ่านการกลั่นด้วยความร้อน
ลวดแม่เหล็กไฟฟ้า: Poly-QZ-2; โพลีไมด์ QZY-2
แผ่นเหล็กศรี: DW470/600/800
แบริ่ง: C&U; เอ็นเอสเค; เอ็นทีเอ็น; เอสเคเอฟ; อื่น
RAL9006 สีเงิน
RAL5010 สีน้ำเงิน

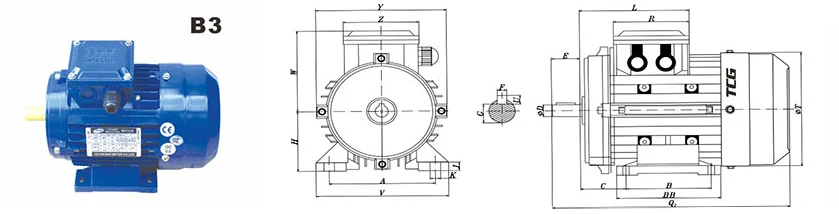

| เลขที่ | A | B | C | D | E | F | G | H | 1 | ไตรมาสที่ 2 | U | V | W | Y | BB | L | R | T | Z | K | มอเตอร์ความถี่ตัวแปร |
| ทีซี56 | 90 | 71 | 35 | 9 | 20 | 3 | 7.3 | 56 | 10 | 204 | 3 | 110 | 77 | 108 | 87 | 90 | 65 | 112 | 65 | 5.8 | - |
| ทีซี63 | 100 | 80 | 43 | 11 | 23 | 4 | 8.8 | 63 | 9 | 222 | 4 | 126 | 84 | 119 | 100 | 101 | 70 | 120 | 70 | 8 | 282 |
| ทีซี71 | 112 | 90 | 47 | 14 | 30 | 5 | 11.3 | 71 | 10 | 247 | 5 | 140 | 94 | 136 | 110 | 116 | 80 | 139 | 80 | 7 | 302 |
| ทีซี80 | 125 | 100 | 51 | 19 | 40 | 6 | 15.8 | 80 | 10 | 287 | 6 | 159 | 108 | 153 | 125 | 130 | 90 | 156 | 90 | 10 | 343 |
| ทีซี90 | 140 |
100 (125) |
56 | 24 | 50 | 8 | 20 | 90 | 12 |
315 (34) |
7 | 180 | 110 | 158 |
130 (155) |
134 | 90 | 162 | 90 | 10 |
370 (388) |
| ทีซี100 | 160 | 140 | 63 | 28 | 60 | 8 | 24 | 100 | 14 | 389 | 7 | 200 | 150 | 191 | 176 | 134 | 104 | 196 | 104 | 12 | 443 |
| ทีซี112 | 190 | 140 | 71 | 28 | 60 | 8 | 24 | 112 | 15 | 398 | 7 | 224 | 147 | 204 | 176 | 170 | 130 | 204 | 130 | 12 | - |
| ทีซี132 | 216 |
140 (178) |
89 | 38 | 80 | 10 | 33 | 132 | 16 |
457 (503) |
8 | 255 | 174 | 243 |
185 (220) |
187 | 140 | 243 | 150 | 13 | - |

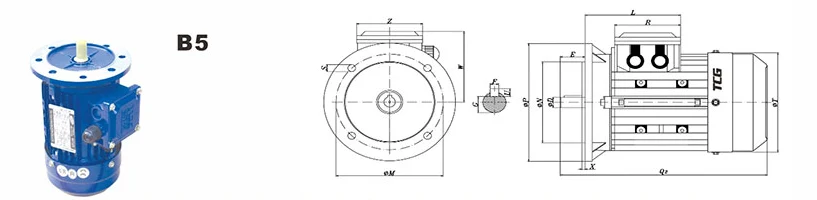

| เลขที่ | D | E | F | G | M | N | P | ถาม₂ | S | U | W | X | L | R | T | Z | มอเตอร์ความถี่ตัวแปร |
| ทีซี56 | 6 | 20 | 3 | 7.3 | 100 | 80 | 120 | 204 | 7 | 3 | 77 | 2.5 | 90 | 65 | 112 | 65 | - |
| ทีซี63 | 11 | 23 | 4 | 8.8 | 115 | 95 | 140 | 222 | 9.5 | 4 | 84 | 3 | 97 | 70 | 120 | 70 | 282 |
| ทีซี71 | 14 | 30 | 5 | 11.3 | 130 | 110 | 160 | 247 | 9.5 | 5 | 94 | 3.5 | 115 | 80 | 139 | 80 | 302 |
| ทีซี80 | 19 | 40 | 6 | 15.8 | 165 | 130 | 200 | 286 | 11 | 6 | 108 | 3.5 | 130 | 90 | 156 | 90 | 343 |
| ทีซี90 | 24 | 50 | 8 | 20 | 165 | 130 | 200 |
315 (340) |
11 | 7 | 111 | 3.5 | 129 | 90 | 162 | 90 |
370 (388) |
| ทีซี100 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 390 | 15 | 7 | 150 | 4 | 141 | 104 | 196 | 104 | 443 |
| ทีซี112 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 398 | 15 | 7 | 147 | 4 | 170 | 130 | 204 | 130 | - |
| ทีซี132 | 38 | 80 | 10 | 33 | 265 | 230 | 300 |
457 (503) |
15 | 8 | 174 | 4 | 187 | 140 | 243 | 150 | - |
หมายเหตุ: สามารถเพิ่มการแปลงความถี่ การเบรก และตัวเข้ารหัสได้ วงจรเรียงกระแสของมอเตอร์เบรกกระแสตรงเป็นแบบภายนอก โดยมีขนาดเท่ากับด้านบน () หมายถึงขนาด 90L และ 132M
| พิมพ์ |
พลัง (กิโลวัตต์) |
เรตติ้ง ความเร็ว (รอบ/นาที) |
เรตติ้ง ปัจจุบัน (ก) |
พลัง ปัจจัย คอสΦ |
เรตติ้ง แรงบิด (W.N) |
สตาร์ทอัพ ค่าสัมประสิทธิ์ |
แบริ่ง ค่าสัมประสิทธิ์ |
โอเวอร์โหลด ค่าสัมประสิทธิ์ |
น้ำหนัก (กก.) |
|
2พี น0=3000r/นาที |
|||||||||
| TC5612 | 0.09 | 2800 | 0.32 | 0.68 | 0.307 | 2.3 | 2.3 | 6 | 2.6 |
| TC5622 | 0.12 | 2800 | 0.38 | 0.71 | 0.410 | 2.3 | 2.3 | 6 | 3.1 |
| TC5632 | 0.18 | 2800 | 0.65 | 0.70 | 0.614 | 2.3 | 2.3 | 6 | 3.6 |
| TC6312 | 0.18 | 2800 | 0.51 | 0.80 | 0.614 | 2.2 | 2.2 | 5.5 | 3.8 |
| TC6322 | 0.25 | 2800 | 0.67 | 0.81 | 0.853 | 2.2 | 2.2 | 5.5 | 3.8 |
| TC6332 | 0.37 | 2800 | 1.05 | 0.78 | 1.26 | 2.2 | 2.2 | 6.1 | 4.2 |
| TC7112 | 0.37 | 2800 | 0.98 | 0.81 | 1.26 | 2.2 | 2.2 | 6.1 | 5.4 |
| TC7122 | 0.55 | 2800 | 1.33 | 0.82 | 1.88 | 2.2 | 2.3 | 6.1 | 5.9 |
| TC7132 | 0.75 | 2800 | 1.82 | 0.83 | 2.56 | 2.3 | 2.3 | 6.1 | 6.4 |
| TC8012 | 0.75 | 2800 | 1.78 | 0.83 | 2.56 | 2.2 | 2.3 | 6.1 | 8.1 |
| TC8022 | 1.1 | 2800 | 2.49 | 0.84 | 3.75 | 2.2 | 2.3 | 7 | 9.3 |
| TC90S2 | 1.5 | 2840 | 3.34 | 0.84 | 5.04 | 2.2 | 2.3 | 7 | 10.9 |
| TC90L2 | 2.2 | 2840 | 4.69 | 0.85 | 7.40 | 2.2 | 2.3 | 7 | 13.8 |
| TC100L2 | 3 | 2860 | 6.14 | 0.87 | 10.0 | 2.2 | 2.3 | 7.5 | 19.6 |
| พิมพ์ |
พลัง (กิโลวัตต์) |
เรตติ้ง ความเร็ว (รอบ/นาที) |
เรตติ้ง ปัจจุบัน (ก) |
พลัง ปัจจัย คอสΦ |
เรตติ้ง แรงบิด (W.N) |
สตาร์ทอัพ ค่าสัมประสิทธิ์ |
แบริ่ง ค่าสัมประสิทธิ์ |
โอเวอร์โหลด ค่าสัมประสิทธิ์ |
น้ำหนัก (กก.) |
|
4พี น0=1500r/นาที |
|||||||||
| TC5614 | 0.06 | 1380 | 0.28 | 0.58 | 0.410 | 2.4 | 2.4 | 6 | 3.3 |
| TC5624 | 0.09 | 1380 | 0.39 | 0.61 | 0.614 | 2.4 | 2.4 | 6 | 3.3 |
| TC5634 | 0.12 | 1380 | 0.52 | 0.62 | 0.819 | 2.4 | 2.4 | 6 | 3.8 |
| TC6314 | 0.12 | 1380 | 0.43 | 0.72 | 0.819 | 2.1 | 2.2 | 4.4 | 4.0 |
| TC6324 | 0.18 | 1380 | 0.61 | 0.73 | 1.23 | 2.1 | 2.2 | 4.4 | 4.0 |
| TC6334 | 0.25 | 1380 | 0.86 | 0.67 | 1.71 | 2.1 | 2.2 | 5.2 | 4.5 |
| ทีซี6344 | 0.37 | 1380 | 1.2 | 0.67 | 2.50 | 2.1 | 2.2 | 5.2 | 4.8 |
| TC7114 | 0.25 | 1400 | 0.76 | 0.74 | 1.71 | 2.1 | 2.2 | 5.2 | 5.2 |
| ทีซี7124 | 0.37 | 1400 | 1.07 | 0.75 | 2.53 | 2.1 | 2.2 | 5.2 | 5.3 |
| TC7134 | 0.55 | 1400 | 1.66 | 0.7 | 3.75 | 2.4 | 2.3 | 5.2 | 6.2 |
| TC7144 | 0.75 | 1400 | 2.1 | 0.68 | 5.12 | 2.4 | 2.3 | 6 | 7.2 |
| TC8014 | 0.55 | 1400 | 1.54 | 0.75 | 3.75 | 2.4 | 2.3 | 5.2 | 7.8 |
| TC8024 | 0.75 | 1400 | 1.99 | 0.76 | 5.12 | 2.3 | 2.3 | 6 | 9.3 |
| TC8034 | 1.1 | 1400 | 2.78 | 0.77 | 7.40 | 2.3 | 2.3 | 6 | 10.6 |
| TC90S4 | 1.1 | 1420 | 2.80 | 0.77 | 7.40 | 2.3 | 2.3 | 6 | 11.3 |
| TC90L4 | 1.5 | 1420 | 3.65 | 0.79 | 10.1 | 2.3 | 2.3 | 6 | 14.2 |
| TC100L1-4 | 2.2 | 1420 | 5.05 | 0.81 | 14.8 | 2.3 | 2.3 | 7 | 19.7 |
| TC100L2-4 | 3 | 1420 | 6.64 | 0.82 | 20.2 | 2.3 | 2.3 | 7 | 23.9 |
| พิมพ์ |
พลัง (กิโลวัตต์) |
เรตติ้ง ความเร็ว (รอบ/นาที) |
เรตติ้ง ปัจจุบัน (ก) |
พลัง ปัจจัย คอสΦ |
เรตติ้ง แรงบิด (W.N) |
สตาร์ทอัพ ค่าสัมประสิทธิ์ |
แบริ่ง ค่าสัมประสิทธิ์ |
โอเวอร์โหลด ค่าสัมประสิทธิ์ |
น้ำหนัก (กก.) |
|
2พี น0=3000r/นาที |
|||||||||
| TC7116 | 0.18 | 910 | 0.71 | 0.66 | 1.88 | 1.9 | 2.0 | 4.0 | 6.0 |
| ทีซี7126 | 0.25 | 910 | 0.92 | 0.68 | 2.62 | 1.9 | 2.0 | 4.0 | 7.2 |
| TC8016 | 0.37 | 910 | 1.27 | 0.70 | 3.88 | 1.9 | 2.0 | 4.7 | 7.8 |
| TC8026 | 0.55 | 910 | 1.74 | 0.72 | 5.77 | 1.9 | 2.1 | 4.7 | 9.2 |
| TC90S6 | 0.75 | 920 | 2.23 | 0.72 | 7.78 | 2.0 | 2.1 | 5.5 | 11.6 |
| TC90L6 | 1.1 | 920 | 3.10 | 0.73 | 11.4 | 2.0 | 2.1 | 5.5 | 14.3 |
| TC100L6 | 1.5 | 940 | 3.89 | 0.75 | 15.2 | 2.0 | 2.1 | 5.5 | 18.4 |
หมายเหตุ: พารามิเตอร์ข้างต้นอยู่ภายใต้เงื่อนไข: 3 เฟส Y2-38OV/5OHz
1. มอเตอร์ของคุณมีมาตรฐานด้านประสิทธิภาพอะไรบ้าง?
มอเตอร์ตัวเรือนอะลูมิเนียมแบบยึดเท้า B3 ของเราสอดคล้องกับระดับประสิทธิภาพ IE3 ตามมาตรฐาน IEC 60034-30-1 สำหรับตลาดที่ต้องการประสิทธิภาพที่สูงขึ้น เรายังนำเสนอโมเดลประสิทธิภาพระดับพรีเมียมของ IE4 ตามคำขออีกด้วย มอเตอร์ทั้งหมดเป็นไปตาม GB18613-2020 และกฎระเบียบด้านพลังงานระหว่างประเทศ
2. ช่วงกำลังและขนาดเฟรมที่มีอยู่คือเท่าใด?
มอเตอร์ตัวเรือนอะลูมิเนียมแบบยึดเท้า B3 ของเราครอบคลุมตั้งแต่ 0.06KW ถึง 7.5KW พร้อมขนาดเฟรมมาตรฐาน 8 ขนาด นอกจากนี้เรายังเสนอการปรับแต่งพิกัดกำลังพิเศษและขนาดการติดตั้งให้ตรงตามความต้องการเฉพาะของโครงการ
3. คุณมีใบรับรองอะไรบ้างในการส่งออก?
เราให้การรับรอง ISO9001, CE และ CCC มอเตอร์ของเราผลิตขึ้นตามมาตรฐาน IEC และ GB เพื่อให้มั่นใจว่าสอดคล้องกับตลาดต่างประเทศส่วนใหญ่ รวมถึงยุโรป เอเชียตะวันออกเฉียงใต้ ตะวันออกกลาง และอเมริกาใต้
4. ฉันสามารถรับ OEM หรือมอเตอร์แบบกำหนดเองได้หรือไม่?
ใช่ TCG เป็นโรงงานจีนมืออาชีพที่ให้บริการ OEM/ODM อย่างเต็มรูปแบบ เรารองรับวัสดุเพลาแบบกำหนดเอง (สแตนเลส 304/316), สีสีพิเศษ (รหัส RAL), การปรับแต่งแรงดันไฟฟ้า, เครื่องทำความร้อน, เซ็นเซอร์อุณหภูมิ และตัวเลือกการสร้างแบรนด์
5. ระยะเวลาในการสั่งซื้อจำนวนมากคือเท่าไร?
ในฐานะผู้ผลิตที่มีการผลิตภายในองค์กร เวลานำมาตรฐานของเราคือ 15-20 วันทำการสำหรับการสั่งซื้อจำนวนมาก สามารถสั่งซื้อตัวอย่างได้ภายใน 7-10 วัน นอกจากนี้เรายังรองรับเงื่อนไขการจัดส่ง FOB และ CIF
6. มีการติดตั้งประเภทใดบ้าง?
เรามีรูปแบบการติดตั้งที่หลากหลาย รวมถึง B3 (แบบติดตั้งบนเท้า), B5 (แบบติดตั้งแบบหน้าแปลน), B14 (แบบติดตั้งบนหน้า) และ B35 (แบบรวม) ชนิดติดตั้งแบบตีนผี B3 เป็นประเภทที่ใช้กันมากที่สุดสำหรับงานอุตสาหกรรม
7. คุณจะมั่นใจในคุณภาพผลิตภัณฑ์และประสิทธิภาพการใช้พลังงานได้อย่างไร?
มอเตอร์แต่ละตัวผ่านการทดสอบ 100% ก่อนจัดส่ง รวมถึงการทดสอบกระแสไฟฟ้าขณะไม่มีโหลด การสั่นสะเทือน เสียง และความต้านทานของฉนวน เราใช้ตลับลูกปืน NSK หรือ SKF เหล็กซิลิกอนเกรดสูง (DW470/600/800) และขดลวดทองแดงบริสุทธิ์ 100% พร้อมฉนวน Class F เพื่อให้มั่นใจในความน่าเชื่อถือในระยะยาวและประสิทธิภาพสูง
8. การรับประกันและการสนับสนุนหลังการขายคืออะไร?
เรามีการรับประกันมาตรฐาน 18 เดือนนับจากวันที่จัดส่ง ทีมเทคนิคของเราให้การสนับสนุนระยะไกล การจัดหาอะไหล่ และความช่วยเหลือในการแก้ไขปัญหา สำหรับโครงการขนาดใหญ่ เรายังสามารถจัดเตรียมคำแนะนำนอกสถานที่ได้หากจำเป็น
