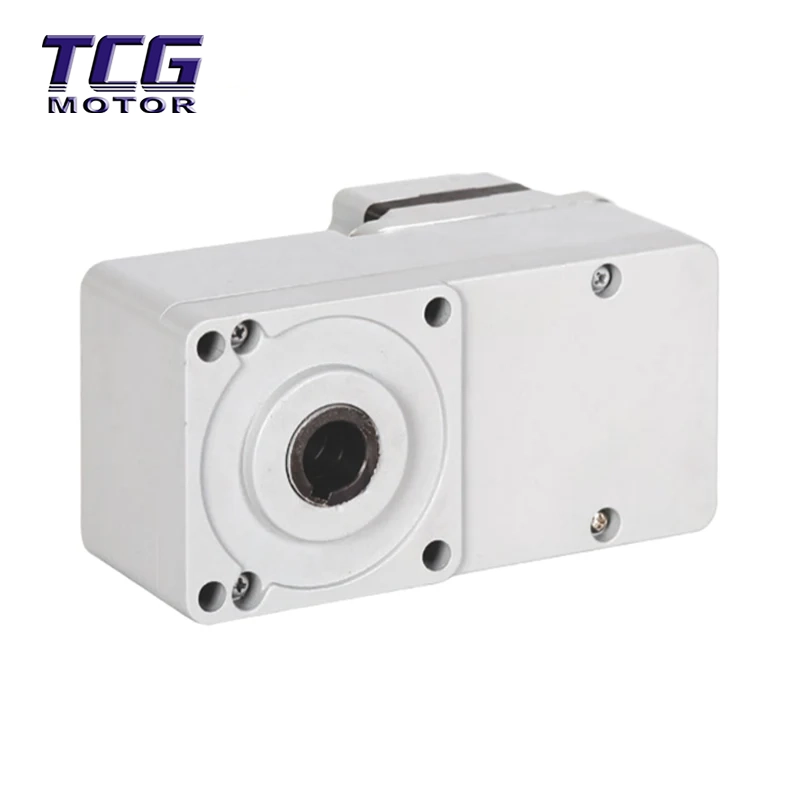

มอเตอร์ BLDC 30W พร้อมกระปุกเกียร์แบนเพลากลวง 60GL

มอเตอร์ BLDC 30W พร้อมกระปุกเกียร์แบนเพลากลวง 60GL ได้รับการออกแบบมาโดยเฉพาะสำหรับความต้องการการหมุนที่แม่นยำของอุปกรณ์อัตโนมัติ โดยผสานรวมสายเคเบิลและเซ็นเซอร์ผ่านโครงสร้างเพลากลวง และการออกแบบที่แบนราบช่วยประหยัดพื้นที่ในการติดตั้งได้มาก ทำให้เป็นโซลูชั่นด้านพลังงานในอุดมคติสำหรับแขนหุ่นยนต์ อุปกรณ์ทางการแพทย์ และเครื่องมือที่มีความแม่นยำ

รายละเอียดสินค้า

มอเตอร์ BLDC 30W พร้อมกระปุกเกียร์แบนเพลากลวง 60GL คืออะไร

ผลิตภัณฑ์นี้เป็นระบบไฟฟ้าแบบบูรณาการที่มีการออกแบบที่เป็นหนึ่งเดียว โดยเชื่อมต่อมอเตอร์ DC แบบไร้แปรงถ่าน 30W เข้ากับกระปุกเกียร์แบบแบนที่มีความแม่นยำสูง 60GL เพลาส่งออกมีโครงสร้างกลวง คุณสมบัติหลักของมันคือ:

การออกแบบเพลากลวง: เพลากลวงช่วยให้สายเคเบิล ท่ออากาศ หรือเซ็นเซอร์ผ่านได้ง่าย ช่วยลดความซับซ้อนในการเดินสายไฟภายนอก เหมาะสำหรับการใช้งานที่ต้องการการเดินสายไฟภายใน เช่น ข้อต่อหุ่นยนต์และโมดูลหมุนในอุปกรณ์ทางการแพทย์

โครงสร้างเรียบ: ความหนารวม ≤90มม. ส่งผลให้มีขนาดเล็กลงเมื่อเทียบกับกระปุกเกียร์แบบเดิม ปรับให้เข้ากับพื้นที่การติดตั้งที่มีความสูงจำกัด

ระบบส่งกำลังที่แม่นยำ: อัตราส่วนลด 60GL ให้กำลังแรงบิดสูง ตอบสนองความต้องการในการวางตำแหน่งที่แม่นยำและการรับน้ำหนักมาก

ความแตกต่างที่สำคัญ:

การเปรียบเทียบกับกระปุกเกียร์ Solid Shaft: การออกแบบเพลากลวงช่วยลดความยุ่งยากในการรวมระบบ หลีกเลี่ยงการรบกวนจากการเดินสายไฟภายนอก และปรับปรุงความเรียบร้อยและความน่าเชื่อถือของอุปกรณ์

การเปรียบเทียบกับกระปุกเกียร์แบบแบนอื่นๆ: อัตราส่วนลด 60GL โดยเฉพาะช่วยปรับสมดุลแรงบิดและความเร็วให้เหมาะสม ปรับให้เข้ากับสถานการณ์การส่งผ่านที่แม่นยำยิ่งขึ้น

ข้อดีของผลิตภัณฑ์

การรวมเพลากลวงช่วยประหยัดพื้นที่และต้นทุน: รูเพลาขนาดเส้นผ่านศูนย์กลาง 12 มม. ช่วยให้สามารถผ่านสายเคเบิล/เคเบิลใยแก้วนำแสงได้โดยตรง ลดอะแดปเตอร์ภายนอก และลดความซับซ้อนของระบบและอัตราความล้มเหลว

โครงสร้างบางเฉียบปรับให้เข้ากับพื้นที่ที่ต้องการได้: ด้วยความหนาโดยรวม ≤90 มม. มอเตอร์ BLDC 30W พร้อมกระปุกเกียร์แบนเพลากลวง 60GL สามารถฝังในช่องอุปกรณ์หรือฝังไว้กับพื้นผิวติดตั้งได้ ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานที่มีรายละเอียดต่ำ เช่น อุปกรณ์สร้างภาพทางการแพทย์ และข้อต่อหุ่นยนต์ร่วมปฏิบัติงาน

เสียงรบกวนต่ำและการทำงานที่ราบรื่น: เกียร์กราวด์ที่แม่นยำและสมดุลแบบไดนามิกส่งผลให้ระดับเสียงในการทำงานอยู่ที่ 50XXdB เหมาะสำหรับสภาพแวดล้อมที่เงียบสงบ เช่น อุปกรณ์ในห้องปฏิบัติการและบ้านอัจฉริยะ

การกระจายความร้อนที่มีประสิทธิภาพสูงและอายุการใช้งานยาวนาน: ตัวเครื่องแบบแบนจะเพิ่มพื้นที่การกระจายความร้อน และเมื่อรวมกับวัสดุนำความร้อน อุณหภูมิในการทำงานที่เพิ่มขึ้นอย่างต่อเนื่องคือ ≤80°C โดยมีอายุการใช้งานเกิน 20,000 ชั่วโมง

การใช้งาน

วิทยาการหุ่นยนต์และระบบอัตโนมัติ: โมดูลข้อต่อหุ่นยนต์ร่วมปฏิบัติงาน, แกนหมุนของแขนหุ่นยนต์ SCARA, แท่นหมุนของอุปกรณ์ตรวจสอบอัตโนมัติ

อุปกรณ์ทางการแพทย์: กลไกการหมุนของกล้องเอนโดสโคป, โมดูลขับเคลื่อนอุปกรณ์สร้างภาพ CT, เอฟเฟกต์ปลายหุ่นยนต์ผ่าตัด

การผลิตที่แม่นยำ: โต๊ะหมุนเลนส์ของเครื่องวางตำแหน่ง SMT, แพลตฟอร์มตรวจสอบเวเฟอร์เซมิคอนดักเตอร์, อุปกรณ์วัดแสง

บ้านอัจฉริยะ: ลูกกลิ้งม่านมอเตอร์แบบปกปิด กลไกการหมุนล็อคประตูอัจฉริยะ อุปกรณ์ยกที่แม่นยำ

ความแตกต่างของสถานการณ์: มอเตอร์ BLDC 30W พร้อมกระปุกเกียร์แบนเพลากลวง 60GL เหมาะอย่างยิ่งสำหรับสถานการณ์ที่ต้องการการรวมเซ็นเซอร์ ตัวเข้ารหัส หรือสายเคเบิลเข้ากับแกนหมุน เพื่อหลีกเลี่ยงการพันกันของสายเคเบิลภายนอกหรือการรบกวนสัญญาณ

การติดตั้งและการใช้งาน

ข้อกำหนดในการติดตั้ง:

ตรวจสอบให้แน่ใจว่าเพลาส่งออกและความร่วมแกนของโหลดอยู่ที่ ≤0.05 มม. แนะนำให้ใช้ข้อต่อแบบยืดหยุ่นเพื่อบัฟเฟอร์โหลดที่อยู่กึ่งกลาง ขันสกรูยึดให้แน่นในแนวทแยงเพื่อให้แน่ใจว่าแรงบิดเป็นไปตามข้อกำหนด (หลีกเลี่ยงความเข้มข้นของความเค้นเฉพาะจุด)

การเชื่อมต่อทางไฟฟ้า: ต้องใช้ไดรเวอร์ BLDC เฉพาะ; ห้ามเชื่อมต่อสายไฟโดยตรง

สายสัญญาณฮอลล์ต้องมีฉนวนหุ้มเพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้า

โหลดการจับคู่:

แรงบิดโหลดจริง ≤80% ของแรงบิดพิกัด ทำให้มีระยะเผื่อเพื่อรองรับแรงกระแทกขณะสตาร์ท-สต็อป

หลีกเลี่ยงการโค้งงอแหลมคมเมื่อร้อยสายเคเบิลผ่านเพลากลวง แนะนำให้ใช้สายเคเบิลแบบยืดหยุ่น

เคล็ดลับการบำรุงรักษา:

ตรวจสอบสภาพจาระบีทุกๆ 3 เดือน (เฉพาะการถอดแยกชิ้นส่วนโดยมืออาชีพเท่านั้น) อย่าเปิดฝาครอบเว้นแต่ซีลจะเสียหาย

บรรจุภัณฑ์

บรรจุสุญญากาศด้วยพาเลทโลหะผสมอลูมิเนียมเพื่อการติดตั้งที่ปลอดภัย และป้องกันเพิ่มเติมด้วยชั้นนอกของผ้าฝ้ายมุก EPE และกล่องกระดาษแข็งแบบรังผึ้งเพื่อป้องกันการบีบอัดและการเสียรูป

การจัดส่ง: สำหรับรุ่นมาตรฐานและรุ่นสั่งทำพิเศษที่ไม่ได้มาตรฐาน (เช่น รุ่นที่มีความยาวของเพลาหรือแรงดันไฟฟ้าแบบพิเศษ) โปรดปรึกษาฝ่ายบริการลูกค้า เรารองรับการขนส่งทางทะเลทั่วโลก / DHL / การขนส่งทางอากาศ

ความแข็งแกร่งขององค์กร

เกียรติประวัติและคุณวุฒิของบริษัท

แบรนด์พันธมิตร

คำถามที่พบบ่อย

Q1: โครงสร้างเพลากลวงส่งผลต่อความแข็งแรงหรือไม่?

ตอบ: การใช้วัสดุโลหะผสมที่มีความแข็งแรงสูงและการออกแบบที่ปรับให้เหมาะสมกับการจำลอง ทำให้สามารถทนต่อโหลดที่กำหนดได้ แต่ไม่ควรเกินแรงในแนวรัศมี/แนวแกนตามข้อกำหนด

คำถามที่ 2: รองรับอัตราส่วนการลดแบบกำหนดเองหรือไม่

ตอบ: ได้ การปรับแต่งสามารถทำได้ตั้งแต่ 5:1 ถึง 200:1 โดยมีปริมาณการสั่งซื้อขั้นต่ำ 10 หน่วย

คำถามที่ 3: มีข้อจำกัดเกี่ยวกับสายเคเบิลที่ผ่านเพลากลวงหรือไม่?

ตอบ: แนะนำให้ใช้สายเคเบิลยืดหยุ่นที่มีเส้นผ่านศูนย์กลาง ≤12 มม. เพื่อหลีกเลี่ยงไม่ให้ผนังด้านในของรูเพลาเกิดรอยขีดข่วนด้วยสายไฟที่แข็ง

คำถามที่ 4: สามารถใช้ในสภาพแวดล้อมที่มีความชื้นได้หรือไม่

A: ระดับการป้องกัน IP54 กันฝุ่นและกันน้ำ สำหรับสภาพแวดล้อมที่รุนแรง จำเป็นต้องมีการป้องกันหรือการปิดผนึกที่สูงขึ้น

คำถามที่ 5: จะปรับเทียบความแม่นยำในการควบคุมวงปิดได้อย่างไร

ตอบ: จำเป็นต้องมีการสอบเทียบเฟสฮอลล์และการตั้งค่าต้นกำเนิดของตัวเข้ารหัสร่วมกับไดรเวอร์ มีการสนับสนุนคู่มือด้านเทคนิค
