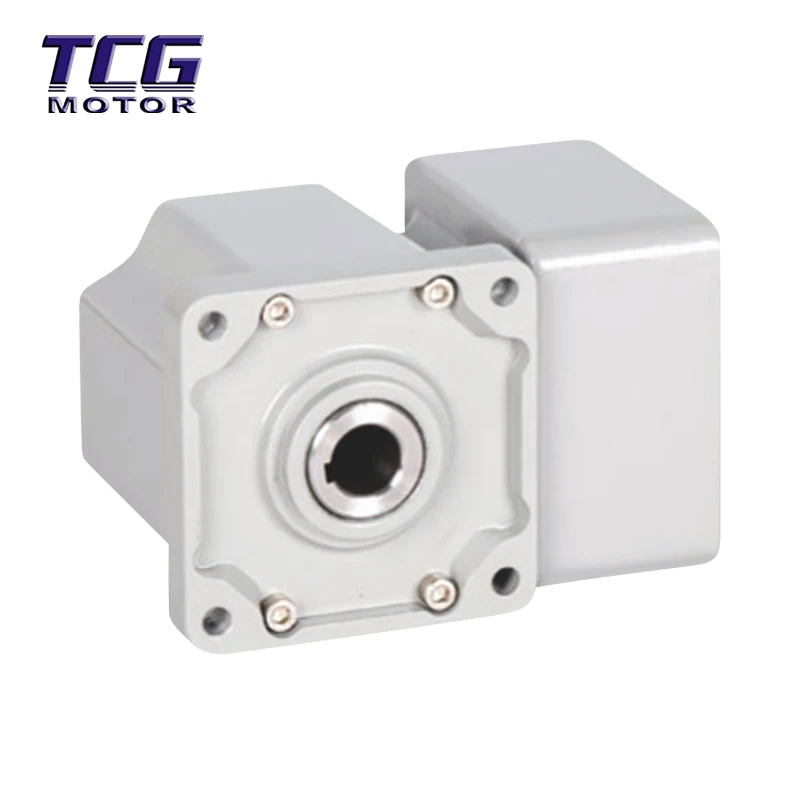

มอเตอร์กระแสตรงไร้แปรงถ่านมุมขวา

มอเตอร์กระแสตรงไร้แปรงถ่านมุมขวาเป็นระบบไฟฟ้าในตัวที่รวมมอเตอร์ไร้แปรงถ่านเข้ากับกระปุกเกียร์มุมขวา 90° ใช้เฟืองดอกจอกเกลียวเพื่อเปลี่ยนทิศทางการส่งกำลัง โดยแปลงการหมุนด้วยความเร็วสูงของมอเตอร์เป็นเอาต์พุตแรงบิดสูงที่ความเร็วต่ำ ขณะเดียวกันก็ส่งกำลังในแนวตั้งไปพร้อมๆ กัน

ความแตกต่างที่สำคัญ:

รูปแบบเชิงพื้นที่: มอเตอร์แกนขนานขยายเป็นเส้นตรงซึ่งมีความยาวมาก มอเตอร์กระแสตรงไร้แปรงถ่านมุมขวา "พับ" กำลังที่มุม 90 องศา ช่วยประหยัดพื้นที่ในการติดตั้งด้านข้างได้อย่างมาก (ประมาณ 60%)

สถานการณ์ระบบส่งกำลัง:มอเตอร์แกนขนานเหมาะสำหรับการใช้งานที่ต้องการระบบส่งกำลังแบบ "หมุน" (เช่น แชสซี AGV) ในขณะที่มอเตอร์แกนขนานเหมาะสำหรับสายการผลิตที่ยาวและแคบมากกว่า

ข้อดีของผลิตภัณฑ์

พลังการพับ 90°: เพลาอินพุตและเอาต์พุตมีการกระจายในแนวตั้งที่ 90° ส่งผลให้ขนาดด้านข้างมีขนาดเล็กมาก เมื่อเปรียบเทียบกับมอเตอร์แกนขนานแล้ว สามารถรวมเข้ากับอุปกรณ์ที่มีพื้นที่จำกัดได้อย่างสมบูรณ์แบบ ทำให้เป็นทางออกเดียวสำหรับความท้าทายในการจัดวาง

ประสิทธิภาพสูงและเสียงรบกวนต่ำ: การใช้ตาข่ายเฟืองเกลียวแบบเกลียวที่มีความแม่นยำ ประสิทธิภาพการส่งผ่านสูงถึง 85% -90% ปรับปรุงประสิทธิภาพมากกว่า 30% เมื่อเทียบกับโครงสร้างเฟืองตัวหนอนแบบดั้งเดิม เสียงรบกวนในการทำงานต่ำเพียงต่ำกว่า 45dB ทำให้การทำงานเงียบ

เอาต์พุตและการป้องกันอันทรงพลัง: มอเตอร์กระแสตรงไร้แปรงถ่านมุมขวารองรับการลดความเร็วและเพิ่มแรงบิด และด้วยไดรเวอร์เฉพาะ ทำให้มีการป้องกันกระแสเกิน โอเวอร์โหลด และอุณหภูมิสูงเกินไป ทำให้มั่นใจได้ถึงการทำงานที่มั่นคงภายใต้สภาพการทำงานที่ซับซ้อนและอายุการใช้งานมากกว่า 10,000 ชั่วโมง

การใช้งาน

หุ่นยนต์เคลื่อนที่และ AGV: ล้อขับเคลื่อนยานพาหนะนำทางอัตโนมัติ (AGV), โครงรถเครนสำหรับคลังสินค้าอัตโนมัติ, ยานพาหนะโลจิสติกส์อัจฉริยะ

บ้านและอาคารอัจฉริยะ: ผ้าม่านไฟฟ้า (ติดตั้งแบบซ่อน), ชั้นวางเสื้อผ้าไฟฟ้า, ล็อคประตูอัตโนมัติ, กลไกการยก

หุ่นยนต์ร่วมปฏิบัติงาน: ข้อต่อแขนหุ่นยนต์ เอฟเฟกต์ส่วนปลาย ใช้โครงสร้างที่กะทัดรัดเพื่อให้เกิดการเคลื่อนไหวที่ยืดหยุ่น

อุปกรณ์อุตสาหกรรมที่มีความแม่นยำ: เครื่องบรรจุภัณฑ์ เครื่องติดฉลาก เครื่องมือทดสอบทางการแพทย์ อุปกรณ์สแกนด้วยแสง

การติดตั้งและการใช้งาน

การเลือกและการติดตั้ง:

ขอบแรงบิด: เมื่อเลือกรุ่น ควรสงวนส่วนต่าง 50% สำหรับแรงบิดโหลดจริง เพื่อรับมือกับการออกตัวและการหยุดบ่อยครั้ง และโหลดกระแทก

การสอบเทียบโคแอกเชียล: เมื่อติดตั้งโหลด ข้อผิดพลาดโคแอกเชียลระหว่างเพลาเอาท์พุตและโหลดจะต้องอยู่ที่ ≤0.1 มม. เพื่อหลีกเลี่ยงการสึกหรอของตลับลูกปืนก่อนกำหนดอันเนื่องมาจากการโหลดที่ไม่สม่ำเสมอ

การเลือกทิศทาง: เลือกตำแหน่งการติดตั้งที่เหมาะสมตามรหัสทิศทางเพลาเอาท์พุต (ขวาขวา/ซ้ายซ้าย/D สองด้าน/กลวง N)

การเชื่อมต่อไฟฟ้า:

การจับคู่ไดรเวอร์: ต้องใช้กับไดรเวอร์แบบไม่มีแปรงโดยเฉพาะ แนะนำให้ใช้มอเตอร์กระแสตรงไร้แปรงถ่านมุมขวาเพื่อสำรองกำลังของไดรเวอร์ 1.5 เท่า

การป้องกันขั้ว: เมื่อเดินสายไฟ ให้ป้องกันขั้วบวกและขั้วลบของแหล่งจ่ายไฟอย่างเคร่งครัด มิฉะนั้น บอร์ดควบคุมอาจถูกไฟไหม้ได้ง่าย

การปรับตัวด้านสิ่งแวดล้อม:

การกระจายความร้อน: สำหรับการทำงานเต็มโหลดในระยะยาวโดยมีอัตราส่วนการลดลงสูง (เช่น ≥100) จำเป็นต้องติดตั้งตัวระบายความร้อนหรือพัดลม

การสตาร์ทที่อุณหภูมิต่ำ: ในสภาพแวดล้อมที่เย็นจัด จาระบีเกียร์อาจข้นขึ้น ทำให้สตาร์ทติดยาก ขอแนะนำให้ใช้จาระบีรุ่นอุณหภูมิต่ำที่ปรับแต่งเอง

บรรจุภัณฑ์และการจัดส่ง

บรรจุภัณฑ์: กล่องกระดาษแข็งลูกฟูกความแข็งแรงสูงหรือลังไม้แบบกำหนดเองใช้สำหรับบรรจุภัณฑ์ โดยมีผ้าฝ้ายมุก EPE ห่อไว้ด้านในเต็มเพื่อป้องกันการกระแทกและความชื้นระหว่างการขนส่ง

นโยบายการจัดส่ง: สำหรับรุ่นมาตรฐานและรุ่นสั่งทำพิเศษที่ไม่ได้มาตรฐาน (เช่น ความยาวเพลาหรือแรงดันไฟฟ้าแบบพิเศษ) โปรดปรึกษาฝ่ายบริการลูกค้า เรารองรับการขนส่งทางทะเลทั่วโลก / DHL / การขนส่งทางอากาศ

บริการหลังการขาย: มีการรับประกัน 12 เดือน มีบริการซ่อมแซมหรือเปลี่ยนทดแทนสำหรับปัญหาด้านคุณภาพที่ไม่ได้เกิดจากข้อผิดพลาดของมนุษย์

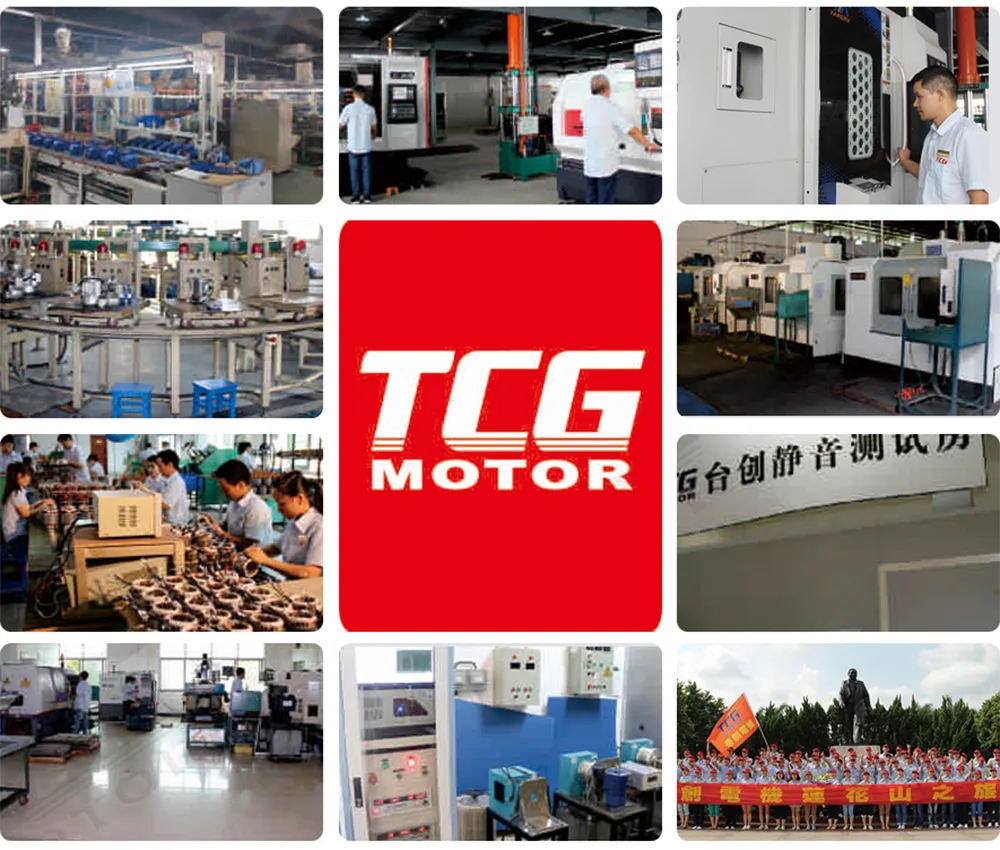

ความแข็งแกร่งขององค์กร

เกียรติประวัติและคุณวุฒิของบริษัท

แบรนด์พันธมิตร

คำถามที่พบบ่อย

คำถามที่ 1: มอเตอร์กระแสตรงไร้แปรงถ่านมุมขวาและมอเตอร์เพลาขนานแตกต่างกันอย่างไร

ตอบ: ความแตกต่างที่ใหญ่ที่สุดอยู่ที่พื้นที่การติดตั้งและทิศทางการส่งสัญญาณ

เพลาขนาน: ระบบส่งกำลังเชิงเส้น ยาว สูงสั้น ประสิทธิภาพสูง (>95%) เหมาะสำหรับสายการประกอบและอุปกรณ์อื่นๆ ที่มีพื้นที่กว้างขวาง เพลามุมขวา: กำลังหมุนในแนวตั้งที่ 90 องศา ขนาดด้านข้างเล็กมาก เหมาะสำหรับ AGV แขนหุ่นยนต์ และอุปกรณ์อื่นๆ ที่มีพื้นที่ด้านข้างจำกัด แต่ประสิทธิภาพต่ำกว่าเล็กน้อย (85%-90%)

Q2: มอเตอร์ประเภทนี้มีเสียงดังหรือไม่?

ตอบ: เมื่อเปรียบเทียบกับเฟืองตัวหนอนแบบดั้งเดิม มอเตอร์เพลามุมขวาของเราใช้การออกแบบเฟืองดอกจอกแบบเกลียว ส่งผลให้ได้โครงที่นุ่มนวลขึ้นและมีเสียงรบกวนในการทำงานต่ำมาก (โดยทั่วไปจะต่ำกว่า 45dB) ทำให้เหมาะสำหรับสภาพแวดล้อมทางการแพทย์หรือสำนักงานที่ต้องการการทำงานที่เงียบ

คำถามที่ 3: เหตุใดฉันจึงรู้สึกฟันเฟืองในมอเตอร์เพลามุมฉากที่ความเร็วต่ำ

ตอบ: เนื่องจากโครงสร้างทางกล (เฟืองบายศรีแบบตาข่าย) กระปุกเกียร์เพลามุมขวาจึงมีฟันเฟืองทางกายภาพเล็กน้อย นี่เป็นเรื่องปกติ หากการใช้งานของคุณต้องการความแม่นยำสูงมาก เราขอแนะนำให้เลือกโซลูชันกระปุกเกียร์ดาวเคราะห์

คำถามที่ 4: จะคำนวณแรงบิดเอาท์พุตสุดท้ายได้อย่างไร?

ตอบ: สูตรการประมาณค่าอย่างง่าย: แรงบิดเอาท์พุต µ แรงบิดของมอเตอร์ × อัตราทด × ประสิทธิภาพการส่งผ่าน หมายเหตุ: ประสิทธิภาพการส่งผ่านของเพลามุมขวาอยู่ที่ประมาณ 85%-90% ตัวอย่างเช่น มอเตอร์ 0.2 N·m ที่จับคู่กับกระปุกเกียร์ 50x จะมีแรงบิดจริงประมาณ 0.2 × 50 × 0.85 = 8.5 N·m

Q5: สามารถปรับแต่งทิศทางของเพลาส่งออกได้หรือไม่?

ก. ใช่. เรามีตัวเลือกทิศทางเพลาเอาท์พุตหลายแบบ: R (เพลาเอาท์พุตขวา), L (เพลาเอาท์พุตซ้าย), D (เพลาเอาท์พุตสองด้าน) และ N (เพลากลวง) รุ่นเพลากลวงยังรองรับการกำหนดเส้นทางตรงกลาง ซึ่งอำนวยความสะดวกในการเดินสายไฟข้อต่อหุ่นยนต์
