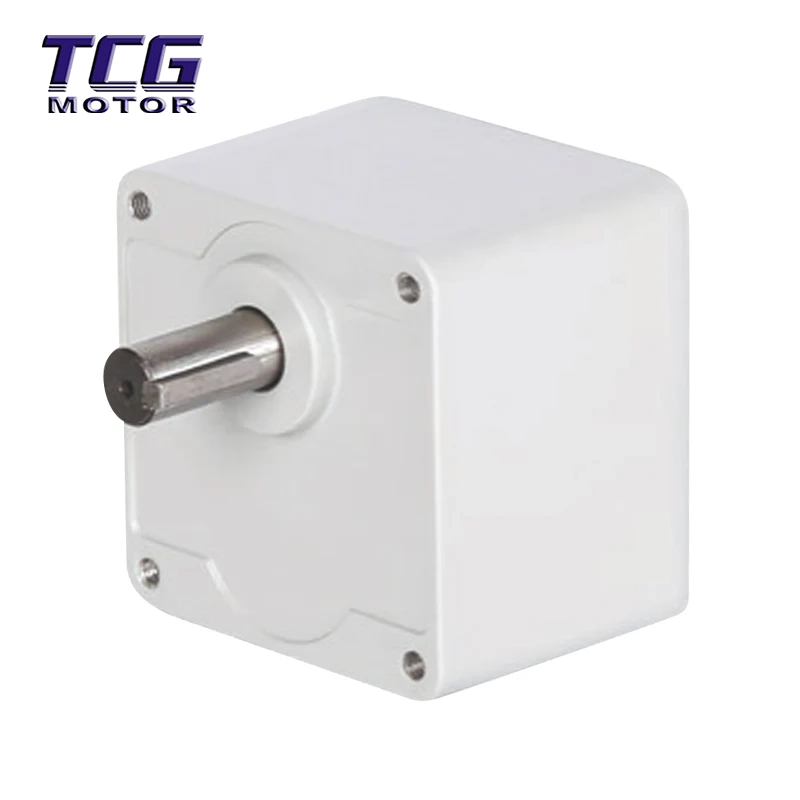

มอเตอร์กระแสตรงไร้แปรงถ่านแบบเพลาขนาน

มอเตอร์กระแสตรงไร้แปรงถ่านแบบเพลาขนานเป็นระบบขับเคลื่อนในตัวที่รวมมอเตอร์แบบไร้แปรงถ่านเข้ากับกระปุกเกียร์แบบแกนขนาน เพลาอินพุตและเอาต์พุตยังคงขนานกัน ส่งผลให้เกิดการส่งกำลังเชิงเส้น ใช้การสับเปลี่ยนทางอิเล็กทรอนิกส์แทนแปรงแบบเดิม ผสมผสานกับกลไกการลดเกียร์แบบเฮลิคอลที่แม่นยำ เพื่อให้ได้แรงบิดสูงในขนาดที่กะทัดรัด

ความแตกต่างที่สำคัญ (เมื่อเทียบกับเพลาตั้งฉาก):

ประสิทธิภาพการส่งผ่าน: เพลาตั้งฉากต้องเปลี่ยนทิศทางกำลัง 90° ส่งผลให้สูญเสียพลังงาน เพลาขนานเป็นระบบขับเคลื่อนเชิงเส้นตรงที่มีการสูญเสียทางกลต่ำมาก โดยให้ประสิทธิภาพมากกว่า 95%

ความได้เปรียบด้านต้นทุน: โครงสร้างที่ค่อนข้างเรียบง่าย ผลิตเกียร์ได้ง่ายกว่า และราคาไม่แพงกว่าเมื่อเทียบกับมอเตอร์เพลาตั้งฉาก ทำให้เป็นตัวเลือกที่ต้องการสำหรับโครงการที่คำนึงถึงงบประมาณ

พื้นที่แนวรัศมี: มอเตอร์กระแสตรงไร้แปรงถ่านแบบเพลาขนานเหมาะสำหรับสถานการณ์ที่มีพื้นที่ตามยาวจำกัดแต่มีพื้นที่ด้านข้างกว้างขวาง (เช่น สายการประกอบที่ยาวและแคบ)

ข้อดีของผลิตภัณฑ์

ประสิทธิภาพการใช้พลังงานสูงเป็นพิเศษ: ใช้การออกแบบเฟืองเกลียวหรือเกลียวที่มีความแม่นยำ ทำให้มีตาข่ายสูงและประสิทธิภาพการส่งผ่านโดยทั่วไปเกิน 95% เมื่อเปรียบเทียบกับมอเตอร์แกนขวา มอเตอร์จะสร้างความร้อนน้อยกว่าและประหยัดพลังงานได้มากกว่าตลอดการทำงานในระยะยาว ทำให้เป็นตัวเลือกที่ดีเยี่ยมสำหรับการปรับปรุงเพิ่มเติมเพื่อประหยัดพลังงาน

ความคุ้มทุนที่ยอดเยี่ยม: เนื่องจากโครงสร้างตัวลดที่เติบโตเต็มที่ที่สุด ต้นทุนการผลิตและการบำรุงรักษาจึงต่ำกว่ามอเตอร์แกนขวา แม้ว่าจะต้องเป็นไปตามข้อกำหนดด้านพื้นที่ แต่ก็ช่วยให้คุณประหยัดค่าใช้จ่ายในการจัดซื้อฮาร์ดแวร์ได้ 20%-30%

มีขนาดกะทัดรัดในแนวตั้ง: แม้ว่าความยาวด้านข้างจะค่อนข้างยาว แต่ความสูง (ความหนาของปึก) นั้นบางมาก เหมาะอย่างยิ่งสำหรับการติดตั้งในอุปกรณ์ที่มีความสูงจำกัดแต่มีพื้นที่ยาวเพียงพอ เช่น เครื่องติดฉลากที่มีความแม่นยำ และสายพานลำเลียงแบบชั้นบาง

การทำงานที่ราบรื่นและไม่ต้องบำรุงรักษา: มอเตอร์ไร้แปรงถ่าน + โครงสร้างกระปุกเกียร์แบบปิดไม่เพียงแต่มีอายุการใช้งานมากกว่า 20,000 ชั่วโมง แต่ยังทำงานโดยมีเสียงรบกวนต่ำมากอีกด้วย ต่างจากมอเตอร์แบบมีแปรงถ่านตรงที่ไม่จำเป็นต้องเปลี่ยนแปรงถ่านเป็นประจำ ส่งผลให้ "ติดตั้งเพียงครั้งเดียว สบายใจได้ในระยะยาว"

ข้อมูลจำเพาะ

หมายเหตุ: มอเตอร์กระแสตรงไร้แปรงถ่านแบบเพลาขนานใช้พื้นที่จำนวนมากในแนวนอน (ทิศทางความยาว) หากพื้นที่ภายในของอุปกรณ์แคบมาก โปรดให้ความสำคัญกับแกนตั้งฉากหรือแกนแบนเป็นหลัก

การใช้งาน

สายการผลิตอัตโนมัติทางอุตสาหกรรม: ตัวขับเคลื่อนสายพานลำเลียง แกนหมุนของเครื่องจักรบรรจุภัณฑ์ ลูกกลิ้งเครื่องติดฉลาก รอกวัสดุ

อุปกรณ์เชิงพาณิชย์และอาหาร: เครื่องผสมเชิงพาณิชย์ เครื่องบดกาแฟ กลไกจ่ายยาอัตโนมัติ เตาอบแบบหมุน

การใช้งานบ้านและอาคารอัจฉริยะ: บานม้วนไฟฟ้า ชั้นวางเสื้อผ้าอัจฉริยะ ระบบระบายอากาศในที่พักอาศัย

การติดตั้งและการใช้งาน

คำแนะนำในการเลือก:

ขอบแรงบิด: เมื่อเลือกมอเตอร์ แรงบิดโหลดจริงควรน้อยกว่า 70% ของแรงบิดพิกัด เพื่อรับมือกับผลกระทบจากการสตาร์ทและหยุดบ่อยครั้ง และยืดอายุการใช้งานของมอเตอร์

การเผื่อพื้นที่: เนื่องจากโครงสร้างเชิงเส้น จึงต้องมีการสงวนพื้นที่ความยาวด้านข้างให้เพียงพอระหว่างการติดตั้ง และต้องมีท่อระบายความร้อนที่ส่วนท้ายของมอเตอร์ (ปลายพัดลม)

ข้อมูลจำเพาะของสายไฟ:

การป้องกันการเชื่อมต่อแบบย้อนกลับ: ห้ามมิให้กลับขั้วบวกและขั้วลบของแหล่งจ่ายไฟโดยเด็ดขาด มิฉะนั้นบอร์ดไดรฟ์จะถูกไฟไหม้ทันที

ความแตกต่างของสัญญาณ: จำเป็นต้องแยกแยะระหว่างสายไฟสามเฟส (UVW) และสายสัญญาณฮอลล์/ตัวเข้ารหัส การเชื่อมต่อที่ไม่ถูกต้องจะทำให้มอเตอร์สั่นหรือไม่หมุน

การซ่อมบำรุง:

ไม่มีผลกระทบ: เมื่อติดตั้งรอกหรือข้อต่อ ห้ามมิให้มอเตอร์กระแสตรงไร้แปรงถ่านแบบเพลาขนานกระแทกเพลาเอาท์พุตของมอเตอร์โดยเด็ดขาด เพื่อหลีกเลี่ยงไม่ให้แบริ่งและเกียร์ภายในเสียหาย

การจัดการความเย็น: แม้ว่าจะมีประสิทธิภาพสูง แต่ก็แนะนำให้ติดตั้งพัดลมระบายความร้อนเมื่อทำงานอย่างต่อเนื่องในสภาพแวดล้อมที่มีอุณหภูมิสูงกว่า 40°C หรือในตู้ปิด

บรรจุภัณฑ์และการจัดส่ง

มาตรฐานบรรจุภัณฑ์: ตัวมอเตอร์กระแสตรงไร้แปรงถ่านแบบเพลาขนานถูกห่อด้วยผ้าฝ้ายมุก EPE แบบหนาและวางไว้ในกล่องกระดาษแข็งลูกฟูกห้าชั้นที่มีความแข็งแรงสูงเพื่อป้องกันการบีบและการสั่นสะเทือนระหว่างการขนส่งอย่างมีประสิทธิภาพ

ระยะเวลาจัดส่ง: สำหรับรุ่นมาตรฐานและรุ่นสั่งทำพิเศษที่ไม่ได้มาตรฐาน (เช่น ความยาวเพลาหรือแรงดันไฟฟ้าแบบพิเศษ) โปรดปรึกษาฝ่ายบริการลูกค้า

ความแข็งแกร่งขององค์กร

เกียรติประวัติและคุณวุฒิของบริษัท

แบรนด์พันธมิตร

คำถามที่พบบ่อย

คำถามที่ 1: มอเตอร์กระแสตรงไร้แปรงถ่านแบบเพลาขนานหรือมอเตอร์แกนขวาตัวไหนดีกว่ากัน

ตอบ: ขึ้นอยู่กับพื้นที่อุปกรณ์ของคุณ หากมีพื้นที่ด้านข้างกว้างขวางและคุณให้ความสำคัญกับประสิทธิภาพสูงและต้นทุนต่ำ มอเตอร์แกนขนานคือตัวเลือกแรกที่แน่นอน (ประสิทธิภาพ > 95%) หากพื้นที่ภายในอุปกรณ์ของคุณมีจำกัด และจำเป็นต้องติดตั้งแบบ "โค้งงอ" จะต้องเลือกมอเตอร์แกนขวา

คำถามที่ 2: มอเตอร์ประเภทนี้จำเป็นต้องบำรุงรักษาการหล่อลื่นหรือไม่?

ตอบ: ไม่ ผลิตภัณฑ์นี้ใช้โครงสร้างการหล่อลื่นจาระบีแบบปิดทั้งหมด (การออกแบบที่ไม่ต้องบำรุงรักษาตลอดอายุการใช้งาน) มีการหล่อลื่นล่วงหน้าด้วยจาระบีพิเศษที่โรงงาน และผู้ใช้ไม่จำเป็นต้องเติมน้ำมันหล่อลื่นตลอดอายุการใช้งานปกติ

คำถามที่ 3: เหตุใดจึงกล่าวกันว่าประหยัดพลังงานมากกว่ามอเตอร์แกนขวา

ตอบ: เนื่องจากเส้นทางการส่งกำลังแตกต่างกัน มอเตอร์แกนขวาจำเป็นต้องเปลี่ยนทิศทาง 90 องศาผ่านเฟืองบายศรี ส่งผลให้สูญเสียแรงเสียดทานมากขึ้น (ประสิทธิภาพประมาณ 85%) มอเตอร์แกนขนานส่งกำลังเป็นเส้นตรง โดยมีการสูญเสียทางกลต่ำมาก จึงทำให้ได้ประสิทธิภาพการแปลงพลังงานที่สูงขึ้น

Q4: มอเตอร์ร้อนขึ้นเป็นเรื่องปกติหรือไม่?

ตอบ: ในอุณหภูมิแวดล้อมต่ำกว่า 40°C อุณหภูมิพื้นผิวมอเตอร์จะอยู่ที่ 60-70°C ซึ่งเป็นเรื่องปกติ อย่างไรก็ตาม หากร้อนเกินไปที่จะสัมผัสได้ (สูงกว่า 90°C) หรือมีกลิ่นไหม้ โปรดหยุดเครื่องทันทีและตรวจสอบ อาจเกิดจากการโหลดมากเกินไป การทำงานแบบเฟสเดียว หรือการกระจายความร้อนไม่ดี

Q5: สามารถใช้กับตัวควบคุมความเร็วได้หรือไม่?

ตอบ: อย่างแน่นอน มอเตอร์นี้มาพร้อมกับไดรเวอร์เฉพาะที่รองรับอินพุตอะนาล็อก 0-10V, สัญญาณ PWM หรือการควบคุมความเร็วของโพเทนชิออมิเตอร์ ช่วยให้สามารถปรับความเร็วได้อย่างราบรื่นตั้งแต่ 0 RPM ไปจนถึงความเร็วที่กำหนด
