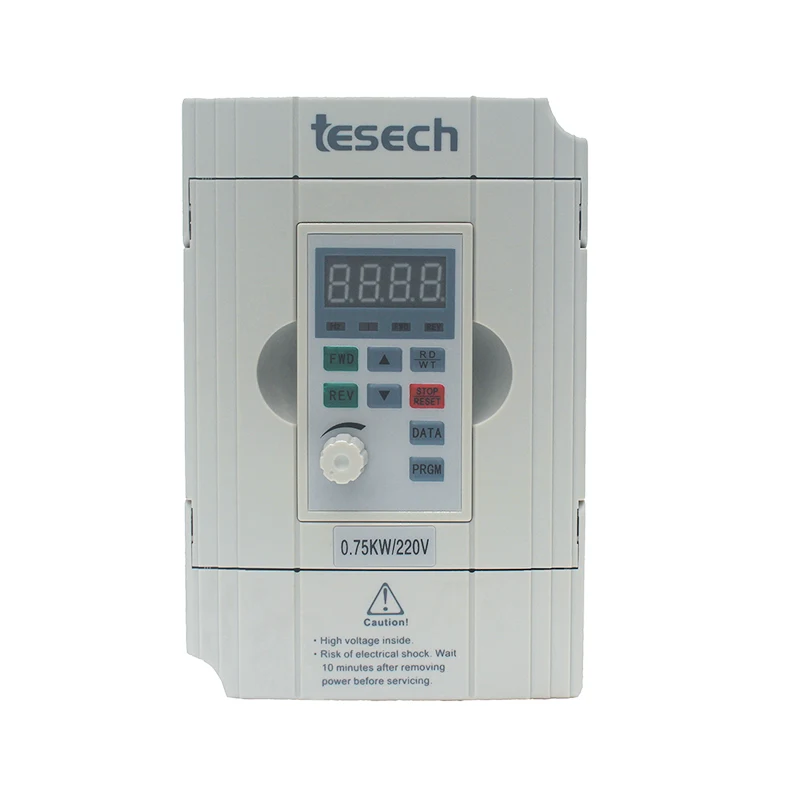

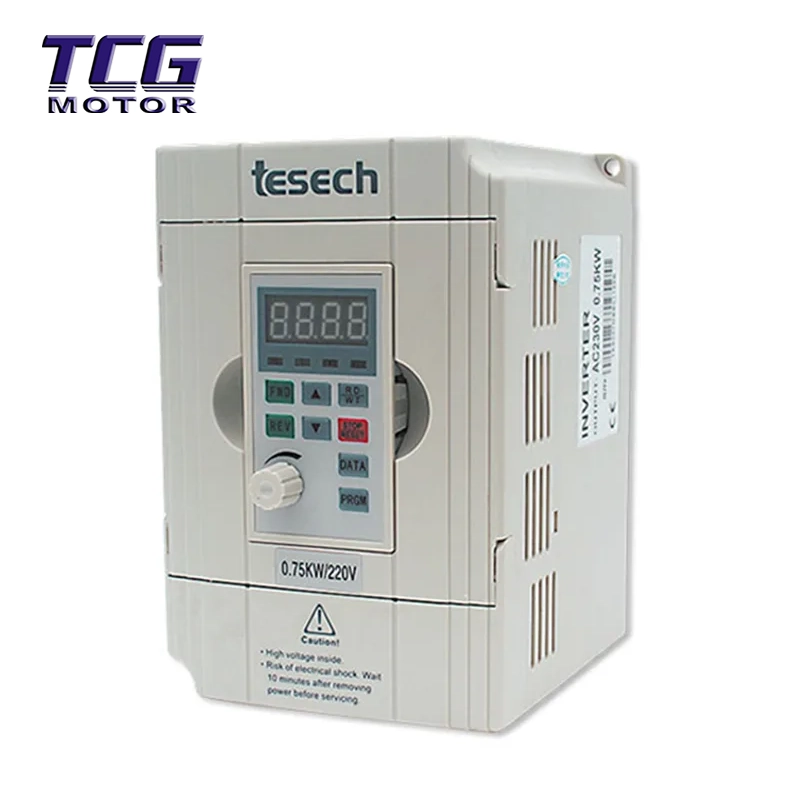

ไดรฟ์ความถี่ตัวแปรวัตถุประสงค์ทั่วไป 0.75kW

ไดรฟ์ความถี่แปรผันสำหรับวัตถุประสงค์ทั่วไป 0.75kW มีข้อได้เปรียบที่แตกต่างในระดับอุตสาหกรรมอย่างมีนัยสำคัญ:

แกนเวกเตอร์ แรงบิดสูงที่ความถี่ต่ำ: ใช้อัลกอริธึมการควบคุมเวกเตอร์ SVC โดยเฉพาะ รองรับการระบุพารามิเตอร์ของมอเตอร์ด้วยตนเอง (การจูนแบบอยู่กับที่/เต็มรูปแบบ) แม้ที่กำลังไฟ 0.75KW เมื่อเปรียบเทียบกับอินเวอร์เตอร์ V/F ทั่วไป ให้แรงบิดที่เสถียรมากกว่าที่ความเร็วต่ำ หลีกเลี่ยงปัญหาต่างๆ เช่น "ไม่สามารถเคลื่อนที่ได้" หรือ "ความผันผวนของความเร็ว"

แพลตฟอร์มแบบครบวงจรในทุกช่วงกำลัง: มีตรรกะการควบคุมทางอุตสาหกรรมเช่นเดียวกับอินเวอร์เตอร์กำลังปานกลางและกำลังสูง รองรับการควบคุมกระบวนการ PID, การตั้งโปรแกรมหลายความเร็ว (16 ความเร็ว) และฟังก์ชัน PLC พื้นฐาน ช่วยให้กระบวนการอัตโนมัติที่ซับซ้อนแม้ที่ 0.75KW ไม่ใช่แค่การควบคุมความเร็วเริ่ม-หยุดง่ายๆ

การออกแบบการป้องกันระดับอุตสาหกรรม:ใช้โครงสร้างเปลือกเหล็กติดผนัง (ประเภท A/ประเภท M) ให้การกระจายความร้อนที่เหนือกว่าเมื่อเทียบกับอินเวอร์เตอร์ขนาดเล็กที่มีเปลือกพลาสติก ต้านทานฝุ่นและการรบกวนทางแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพในสภาพแวดล้อมทางอุตสาหกรรม ทำให้มั่นใจได้ถึงการทำงานอย่างต่อเนื่องทุกวันตลอด 24 ชั่วโมงที่เชื่อถือได้

การสื่อสารแบบเต็มพอร์ต ความสามารถในการปรับขนาดในอนาคต: อินเทอร์เฟซการสื่อสาร RS-485 มาตรฐาน (รองรับโปรโตคอล Modbus-RTU) แม้แต่อุปกรณ์สแตนด์อโลน 0.75KW ก็สามารถเชื่อมต่อกับระบบตรวจสอบคอมพิวเตอร์แม่ข่ายได้อย่างง่ายดาย และอินเทอร์เฟซสงวนไว้สำหรับแอปพลิเคชัน Internet of Things (IIoT) ระดับอุตสาหกรรม

พารามิเตอร์ทางเทคนิคของผลิตภัณฑ์

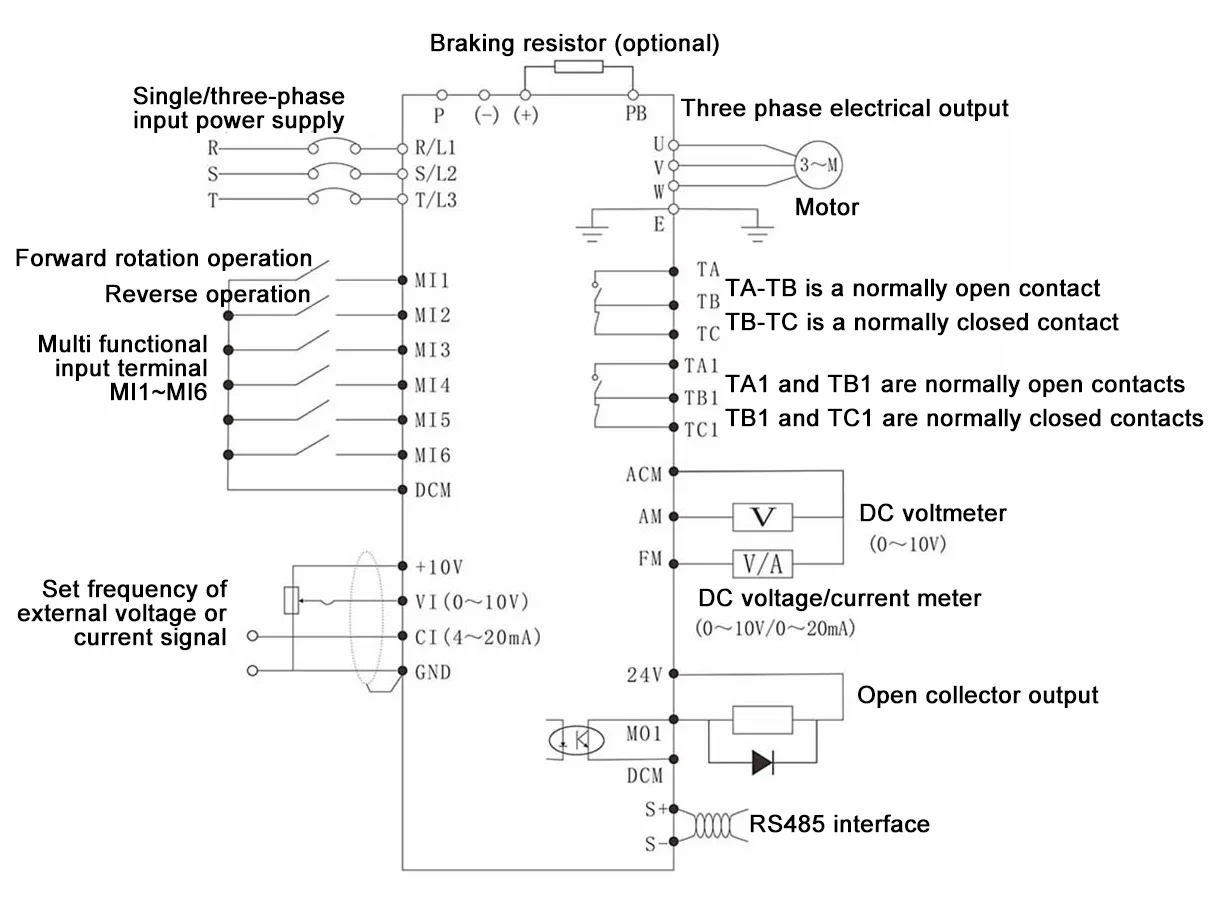

แผนภาพการเดินสายไฟพื้นฐาน

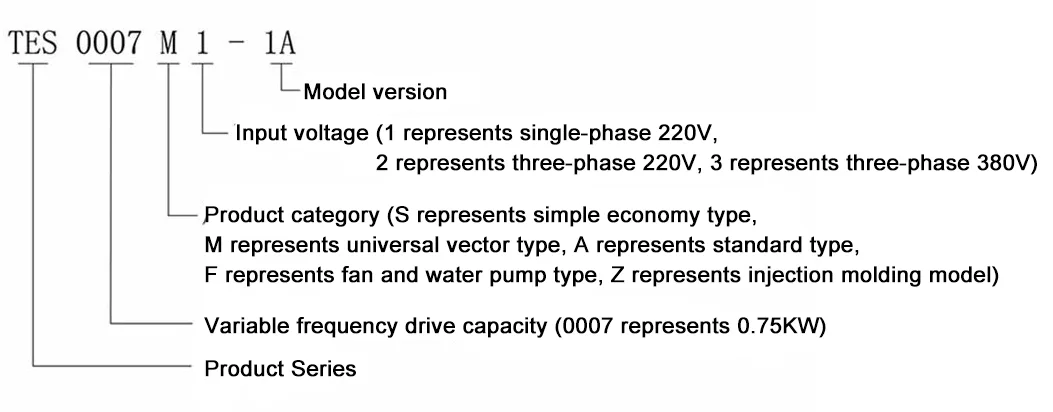

คำอธิบายรุ่นผลิตภัณฑ์

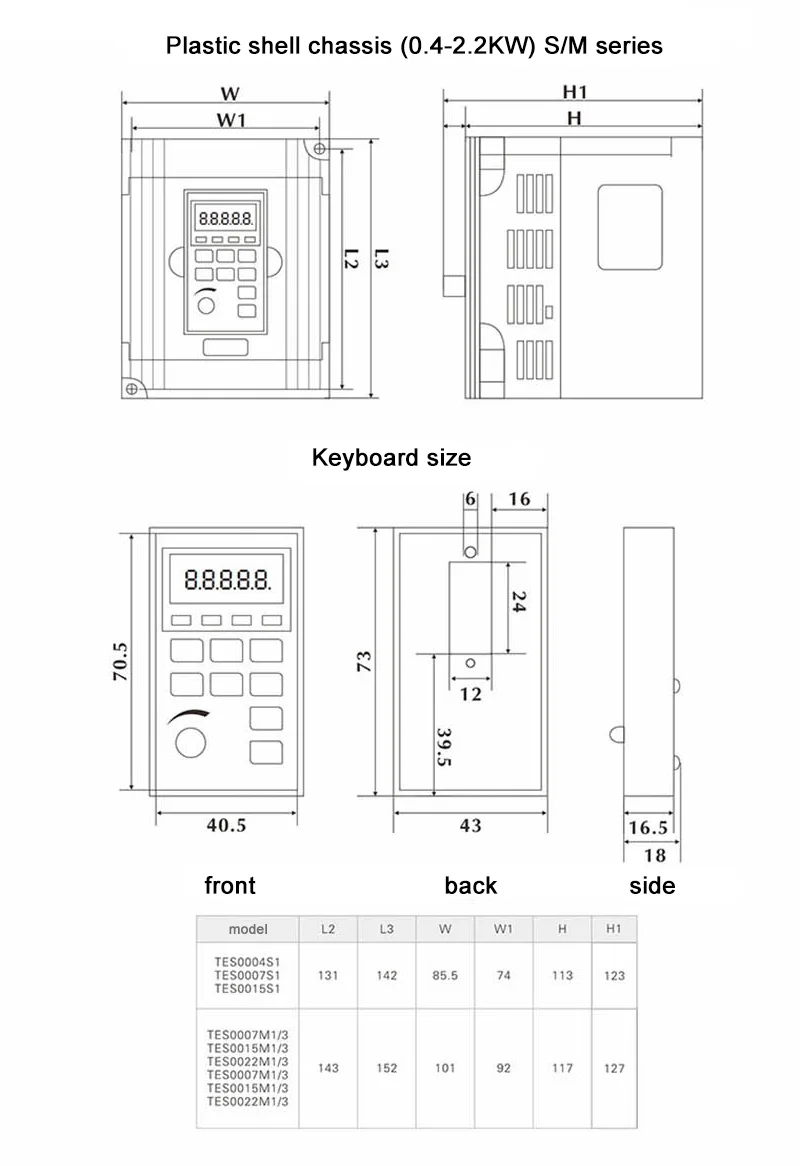

การเขียนแบบโครงร่างผลิตภัณฑ์

อุตสาหกรรมแอปพลิเคชันและสถานการณ์จำลอง

ไดรฟ์ความถี่แปรผันวัตถุประสงค์ทั่วไป 0.75kW ที่มีแรงบิดสูงและความน่าเชื่อถือสูง ถูกนำมาใช้กันอย่างแพร่หลายในด้านต่อไปนี้:

เครื่องจักรที่มีความแม่นยำ: เครื่องแกะสลัก CNC, เครื่องเจียรขนาดเล็ก, เครื่องจักรบรรจุภัณฑ์, เครื่องผสม

อุปกรณ์อัตโนมัติ: ระบบสายพานลำเลียง, ระบบควบคุมประตูอัตโนมัติ, เครื่องจักรการพิมพ์

HVAC และการจ่ายน้ำ: พัดลมเครื่องปรับอากาศส่วนกลางขนาดเล็ก ระบบควบคุมปั๊มเสริมสำหรับระบบจ่ายน้ำแรงดันคงที่

การพิมพ์และการย้อมสีสิ่งทอ: เครื่องจักรวาดภาพขนาดเล็ก อุปกรณ์ม้วน (ด้วยความสามารถในการควบคุมแรงบิดที่ยอดเยี่ยม)

คำแนะนำในการติดตั้งและการใช้งาน

1. การติดตั้งเครื่องกล

ข้อกำหนดด้านสิ่งแวดล้อม: ต้องควบคุมอุณหภูมิโดยรอบระหว่าง -10°C ถึง +50°C และความชื้นต่ำกว่า 90%RH (ไม่มีการควบแน่น)

การสำรองพื้นที่: สำหรับการติดตั้งแบบติดผนัง ต้องจองพื้นที่ระบายอากาศด้านบนและด้านล่างของเครื่องอย่างน้อย 100 มม. อย่าปิดกั้นช่องอากาศเข้า

2. การเชื่อมต่อไฟฟ้า

วงจรหลัก: เชื่อมต่ออินพุตกำลังเข้ากับขั้วต่อกำลังไฟ (R/S/T) และเชื่อมต่อมอเตอร์เข้ากับขั้วต่อมอเตอร์ (U/V/W) ห้ามเชื่อมต่อแบบย้อนกลับโดยเด็ดขาด!

รูปแบบการเบรก: โดยทั่วไปแล้วรุ่น 0.75KW จะมีชุดเบรกในตัว เพื่อการเบรกอย่างรวดเร็ว โปรดเชื่อมต่อตัวต้านทานการเบรกภายนอก (เชื่อมต่อกับขั้วต่อ P/+ และ PB)

3. ขั้นตอนการแก้ไขข้อบกพร่องอย่างรวดเร็ว

1) รีเซ็ตพารามิเตอร์: ตั้งค่า F0-27 = 3 เพื่อคืนค่าการตั้งค่าจากโรงงาน

2). การตั้งค่าพารามิเตอร์มอเตอร์: ตั้งค่า F2-01 (กำลัง) เป็น F2-05 (ความเร็ว) ตามป้ายชื่อมอเตอร์

3). เลือกโหมดการควบคุม: ตั้งค่า F0-01 = 0 เพื่อเลือกการควบคุมเวกเตอร์ (SVC) หรือ F0-01 = 2 เพื่อเลือกการควบคุม V/F

4) การระบุพารามิเตอร์ (แนะนำ): ตั้งค่า F2-11 = 2 (การปรับแบบเต็ม) หรือ 1 (การปรับแบบคงที่) แล้วกดปุ่ม Run เพื่อให้อินเวอร์เตอร์เรียนรู้พารามิเตอร์ของมอเตอร์โดยอัตโนมัติ

5). การทดสอบการทำงาน: ควบคุมการเริ่ม/หยุดผ่านปุ่ม RUN บนแผงควบคุมหรือขั้วต่อภายนอก และปรับโพเทนชิออมิเตอร์หรือปุ่มเพื่อตั้งค่าความถี่

คำถามที่พบบ่อย

คำถามที่ 1: ไดรฟ์ความถี่แปรผันวัตถุประสงค์ทั่วไปขนาด 0.75kW สามารถสตาร์ทภาระหนักได้หรือไม่

ตอบ: อย่างแน่นอน ไดรฟ์ความถี่แปรผันวัตถุประสงค์ทั่วไป 0.75kW รองรับการควบคุมเวกเตอร์ (SVC) ด้วยแรงบิดเริ่มต้นสูงถึง 150% สำหรับอุปกรณ์ที่ใช้งานหนัก เช่น เครื่องผสมหรือเครื่องบดที่มีกำลังขับ 0.75KW ขอแนะนำให้ตั้งค่าพารามิเตอร์ป้ายชื่อมอเตอร์ในกลุ่ม F2 และดำเนินการระบุพารามิเตอร์มอเตอร์ใน F2-11 เพื่อให้ได้ประสิทธิภาพแรงบิดความเร็วต่ำที่เหมาะสมที่สุด

คำถามที่ 2: อินเวอร์เตอร์นี้มีตัวต้านทานเบรกในตัวหรือไม่

ตอบ: ตามข้อกำหนดทางเทคนิคในคู่มือ รุ่น 37KW และต่ำกว่า (รวม 0.75KW) มีชุดเบรกในตัว ผู้ใช้เพียงต้องซื้อตัวต้านทานเบรกภายนอกและเชื่อมต่อกับขั้วต่อ P(+) และ PB ไม่จำเป็นต้องมีชุดเบรกเพิ่มเติม ช่วยประหยัดค่าใช้จ่ายในการติดตั้ง

Q3: จะควบคุมการหมุนไปข้างหน้าและย้อนกลับของมอเตอร์ได้อย่างไร?

คุณสามารถควบคุมได้หลายวิธี:

แผงควบคุม: กดปุ่ม FWD (ไปข้างหน้า) หรือ REV (ย้อนกลับ) บนแผงการทำงานโดยตรง

การควบคุมขั้วต่อ: เชื่อมต่อกับขั้วต่อ MIn ผ่านสวิตช์ภายนอก (ต้องตั้งค่า F5-00 และ F5-01 เป็นฟังก์ชันเดินหน้า/ถอยหลัง)

การสลับพารามิเตอร์: การตั้งค่า F0-09 จะเปลี่ยนคำสั่งทิศทางการทำงานโดยตรงโดยไม่จำเป็นต้องเปลี่ยนสายไฟของมอเตอร์

คำถามที่ 4: ตัวแปลงความถี่สร้างความร้อนมากหรือไม่

ตอบ: รุ่น 0.75KW ให้ความร้อนค่อนข้างน้อย แต่เพื่อให้มั่นใจถึงอายุการใช้งาน จะต้องติดตั้งในแนวตั้งโดยไม่มีการระบายอากาศด้านบนและด้านล่างโดยไม่มีสิ่งกีดขวาง หากอุณหภูมิแวดล้อมเกิน 40°C แนะนำให้ลดระดับตัวเครื่องหรือติดตั้งพัดลมเพื่อระบายความร้อน
