ไดรฟ์ความถี่ตัวแปรวัตถุประสงค์ทั่วไป 5.5KW

เมื่อเปรียบเทียบกับรุ่นที่ใช้พลังงานต่ำ ไดรฟ์ความถี่แปรผันวัตถุประสงค์ทั่วไปขนาด 5.5KW มีการปรับปรุงโครงสร้างการกระจายความร้อน ความจุเกินพิกัด และอินเทอร์เฟซเทอร์มินัลอย่างครอบคลุม สามารถรองรับการสตาร์ทที่มีภาระหนักและสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงได้อย่างง่ายดาย ทำให้เป็นแกนหลักในอุดมคติสำหรับการปรับปรุงประสิทธิภาพการผลิตและการประหยัดพลังงาน

การควบคุมเวกเตอร์โหลดหนัก โอเวอร์โหลดโดยไร้กังวล: รองรับความสามารถในการโอเวอร์โหลดสูง 150% (60 วินาที) ตรงกับความต้องการแรงบิดสูงของมอเตอร์ 5.5KW เมื่อสตาร์ทอย่างสมบูรณ์แบบ ไม่ว่าจะรีสตาร์ทมิกเซอร์หลังจากวัสดุติดขัดหรือสตาร์ทลิฟต์ภายใต้โหลดเต็ม จะให้แรงบิดสตาร์ทที่แข็งแกร่ง แก้ปัญหาการสะดุดเนื่องจากพลังงานไม่เพียงพอได้อย่างสมบูรณ์

การออกแบบโครงสร้างระดับอุตสาหกรรม การกระจายความร้อนที่อัปเกรด: ใช้การออกแบบการไหลเวียนของอากาศอิสระที่ได้รับการปรับปรุงอย่างเหมาะสมและแผงระบายความร้อนเสริมเพื่อจัดการกับความร้อนที่เกิดจากกำลังขับ 5.5KW โดยแยกฝุ่นและชิ้นส่วนอิเล็กทรอนิกส์ได้อย่างมีประสิทธิภาพ ป้องกันสัญญาณเตือนความร้อนสูงเกินไปที่เกิดจากการกระจายความร้อนที่ไม่ดี และรับประกันการทำงานต่อเนื่องทุกวันตลอด 24 ชั่วโมงอย่างมีเสถียรภาพในสภาพแวดล้อมที่มีอุณหภูมิสูง

ส่วนขยายที่มีคุณสมบัติครบถ้วนและการบูรณาการในระดับสูง: อินเทอร์เฟซการสื่อสาร RS-485 มาตรฐาน (โปรโตคอล Modbus-RTU) รองรับการควบคุมรอบของปั๊มหลายตัว การจ่ายน้ำแรงดันคงที่ PID และการตั้งโปรแกรม PLC ที่ง่ายดาย รุ่น 5.5KW มีการกำหนดค่าพอร์ต I/O ที่สมบูรณ์ยิ่งขึ้น ทำให้ไม่จำเป็นต้องซื้อตัวควบคุมเพิ่มเติมเพื่อสร้างระบบควบคุมอัตโนมัติที่ซับซ้อนโดยตรง

ชุดเบรกในตัวเพื่อการตอบสนองที่รวดเร็ว: รุ่น 5.5KW และต่ำกว่ามีชุดเบรกในตัว (ต้องใช้ตัวต้านทานภายนอก) สำหรับเครื่องจักรที่ต้องการการปิดเครื่องอย่างรวดเร็วหรือการหมุนไปข้างหน้าและย้อนกลับบ่อยๆ จะช่วยลดแรงดันไฟฟ้าที่เพิ่มขึ้นของปั๊มได้อย่างมีประสิทธิภาพและป้องกันความล้มเหลวของอินเวอร์เตอร์

พารามิเตอร์ทางเทคนิคของผลิตภัณฑ์

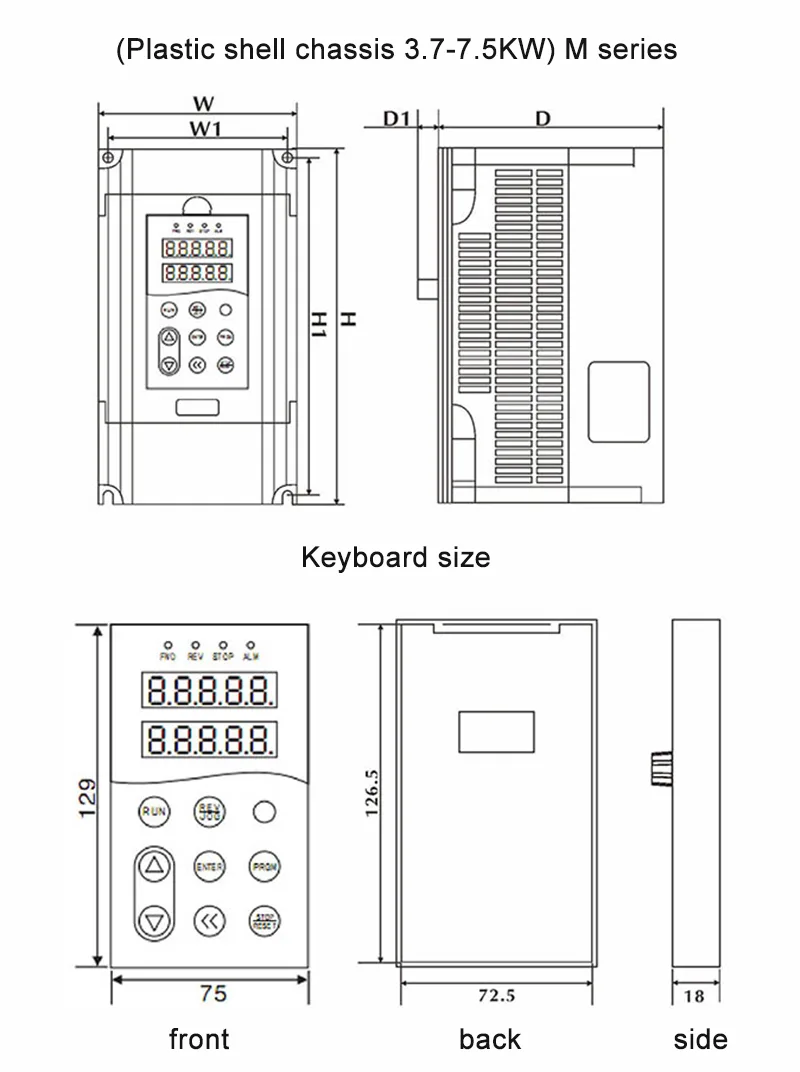

ตารางข้อมูลจำเพาะแชสซีของระบบ 3.7-7.5KW

อุตสาหกรรมแอปพลิเคชันและสถานการณ์

ไดรฟ์ความถี่ตัวแปรอเนกประสงค์ขนาด 5.5KW ที่มีกำลังแข็งแกร่งและความน่าเชื่อถือสูง ถูกนำมาใช้กันอย่างแพร่หลายในสาขาอุตสาหกรรมขนาดกลางต่อไปนี้:

การควบคุมของไหล: ระบบจ่ายน้ำแรงดันคงที่ขนาดกลางและขนาดใหญ่ เครื่องปรับอากาศส่วนกลาง ปั๊มน้ำหมุนเวียน พัดลมคูลลิ่งทาวเวอร์

การผลิตเครื่องจักร: ไดรฟ์สปินเดิลเครื่องมือกล CNC, เครื่องฉีดพลาสติก, เครื่องอัดรีด, เครื่องจักรสิ่งทอ

การลำเลียงวัสดุ: สายพานลำเลียง, ลิฟต์, เครื่องผสม, เครื่องบด

อุปกรณ์ป้องกันสิ่งแวดล้อม: เครื่องเติมอากาศบำบัดน้ำเสีย, เครื่องแยกน้ำ

ข้อควรระวัง

ห้ามใช้สายดินร่วมกันอย่างเคร่งครัด: หลีกเลี่ยงการใช้อิเล็กโทรดสายดินร่วมกับอุปกรณ์ไฟฟ้าขนาดใหญ่ เช่น เครื่องเชื่อมและเครื่องจักรกำลังโดยเด็ดขาด สายดินควรมีความหนาและสั้นที่สุด

การส่งสัญญาณแบบสายยาว: หากระยะห่างระหว่างตัวแปลงความถี่และมอเตอร์เกิน 50 เมตร ความถี่พาหะจะต้องลดลง (F0-15) หรือต้องติดตั้งเครื่องปฏิกรณ์เอาต์พุตเพื่อป้องกันความเสียหายต่อฉนวนของมอเตอร์

การป้องกันฝุ่น: แม้ว่ารุ่น 5.5KW จะมีการกระจายความร้อนได้ดี ในสภาพแวดล้อมที่มีฝุ่นสูง (เช่น โรงงานทอผ้าและโรงงานแปรรูปไม้) ขอแนะนำให้ติดตั้งตาข่ายป้องกันหรือติดตั้งในตู้ไฟฟ้าแยกต่างหาก

คำถามที่พบบ่อย

คำถามที่ 1: อินเวอร์เตอร์ความถี่ 5.5kW สามารถขับเคลื่อนมอเตอร์ขนาด 7.5kW ได้หรือไม่

ตอบ: ไม่แนะนำ อินเวอร์เตอร์ความถี่ 5.5kW TES-390 มีกระแสไฟเอาท์พุตพิกัดอยู่ที่ 25A ในขณะที่กระแสไฟพิกัดของมอเตอร์ขนาด 7.5kW โดยทั่วไปจะอยู่ที่ประมาณ 15A-17A (ขึ้นอยู่กับแรงดันไฟฟ้า) แม้ว่ากระแสไฟฟ้าจะดูตรงกัน แต่ความจุของอินเวอร์เตอร์ได้รับการออกแบบมาสำหรับมอเตอร์ขนาด 5.5kW การบังคับให้มอเตอร์ขนาด 7.5kW ขับเคลื่อนอาจทำให้อินเวอร์เตอร์กระตุ้นการป้องกัน **กระแสเกิน (OC) หรือโอเวอร์โหลด (OL)** ได้อย่างง่ายดายในระหว่างการสตาร์ทหรือการทำงานที่มีภาระหนัก โปรดปฏิบัติตามหลักการเลือก "กำลังอินเวอร์เตอร์ ≥ กำลังมอเตอร์" เสมอ

คำถามที่ 2: รุ่น 5.5kW ต้องใช้ตัวต้านทานเบรกภายนอกหรือไม่

ตอบ: หากอุปกรณ์ของคุณไม่ต้องการการหยุดอย่างรวดเร็วหรือโหลดพลังงานที่อาจเกิดขึ้น (เช่น รอก) มักจะไม่จำเป็นต้องใช้ตัวต้านทานการเบรก อย่างไรก็ตาม หากอุปกรณ์มีความเฉื่อยสูง ต้องใช้เวลาหยุดสั้น หรือเกี่ยวข้องกับการป้อนกลับพลังงาน จะต้องเชื่อมต่อตัวต้านทานเบรก มิฉะนั้น อินเวอร์เตอร์จะรายงานข้อผิดพลาด **แรงดันไฟฟ้าเกิน (OV)**

Q3: อะไรคือความแตกต่างในการกระจายความร้อนระหว่างรุ่น 5.5KW และ 0.75KW?

ตอบ: รุ่น 0.75KW อาศัยการพาความร้อนตามธรรมชาติเป็นหลักในการกระจายความร้อน ในขณะที่รุ่น 5.5KW สร้างความร้อนได้มากกว่าอย่างเห็นได้ชัด ดังนั้นรุ่น 5.5KW จึงมาพร้อมกับพัดลมระบายความร้อนกำลังสูงเป็นมาตรฐาน และขอแนะนำให้ใช้การออกแบบท่ออากาศอิสระเพื่อแยกส่วนประกอบที่สร้างความร้อนออกจากวงจรควบคุม เพื่อให้มั่นใจว่าการทำงานจะมีเสถียรภาพแม้ในสภาพแวดล้อมทางอุตสาหกรรมที่มีฝุ่นละอองสูง

คำถามที่ 4: วิธีแก้ปัญหาการรบกวนทางแม่เหล็กไฟฟ้าเมื่อมอเตอร์ 5.5KW ทำงานอยู่

ตอบ: สายเคเบิลยาว 5.5KW มีแนวโน้มที่จะสร้างรังสีแม่เหล็กไฟฟ้าที่รบกวนอุปกรณ์สื่อสาร คำแนะนำ: 1. เดินสายไฟและสายควบคุมในถาดสายเคเบิลแยกกัน 2. ใช้สายเคเบิลหุ้มฉนวนสำหรับสายควบคุม 3. ติดตั้งเครื่องปฏิกรณ์อินพุตหรือตัวกรอง EMC ที่อินพุตอินเวอร์เตอร์ (แนะนำในส่วน 4.9 ของเอกสาร)
