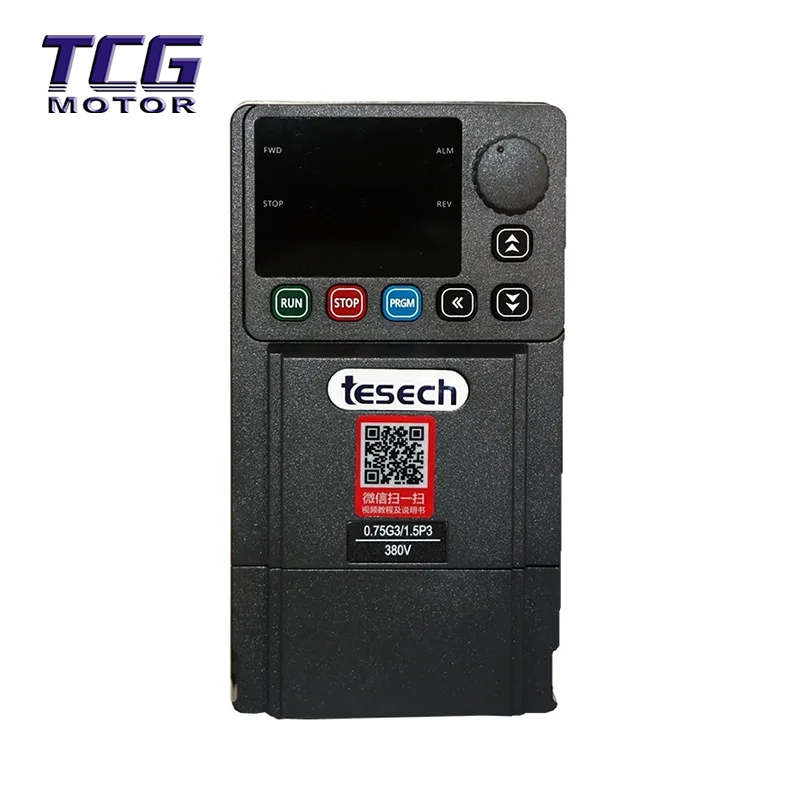

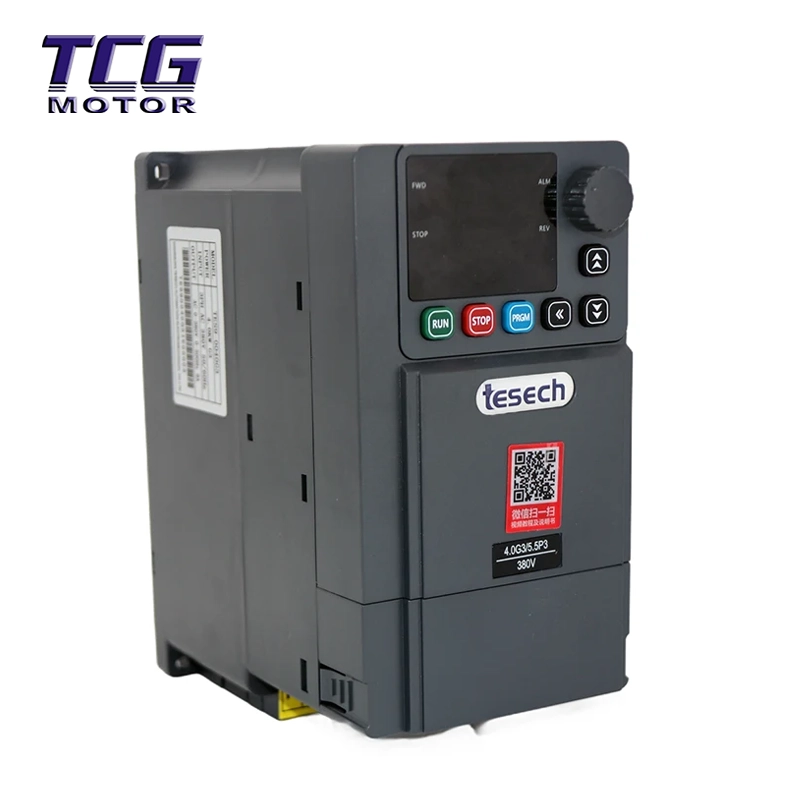

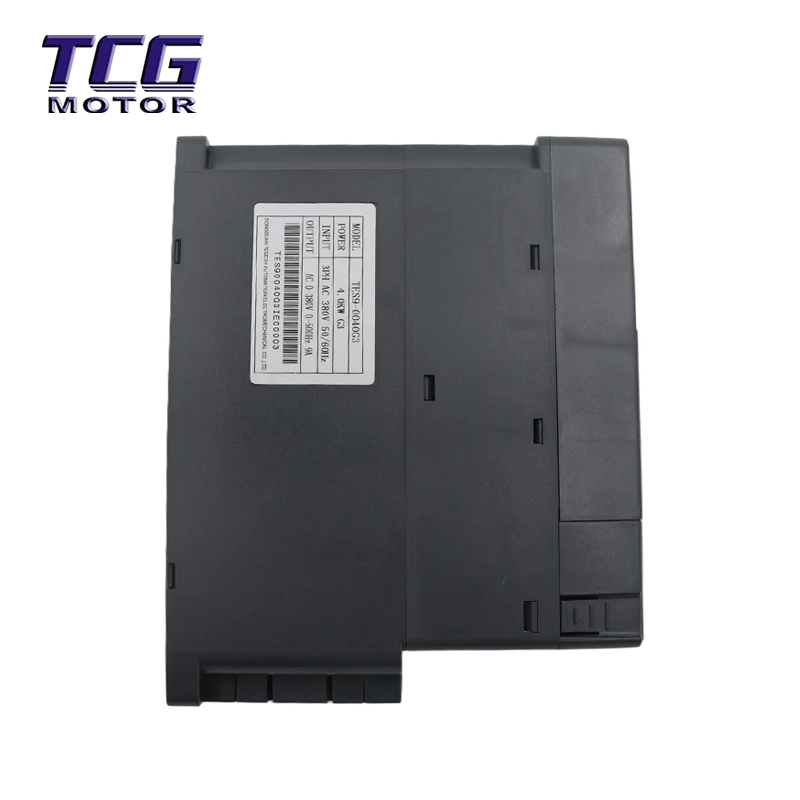

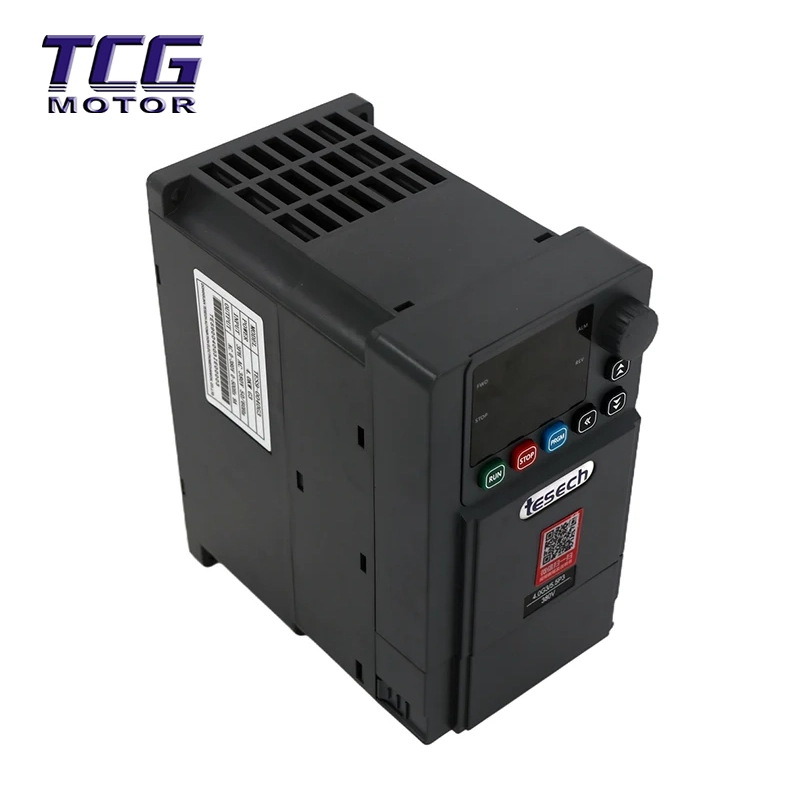

ไดรฟ์ความถี่ตัวแปรซีรีส์ 900G

เมื่อเปรียบเทียบกับตัวแปลงความถี่ที่มีขนาดเล็กกว่าหรือฟังก์ชันเดียว ไดรฟ์ความถี่แบบแปรผันซีรีส์ 900G มีความเป็นเลิศในด้านความสามารถในการปรับตัวและการควบคุมในสภาพแวดล้อมทางอุตสาหกรรม:

การครอบคลุมช่วงกำลังเต็มรูปแบบสำหรับสถานการณ์งานหนัก: นำเสนอฟอร์มแฟคเตอร์ที่หลากหลายตั้งแต่ A00 ถึง A12 ครอบคลุมเอาท์พุตกำลังตั้งแต่ 0.75KW ถึง 630KW ออกแบบมาโดยเฉพาะสำหรับอุปกรณ์อุตสาหกรรมที่ต้องการกำลังขับสูง ช่วยแก้ปัญหากระแสสตาร์ทสูงและการควบคุมมอเตอร์กำลังสูงได้ยาก

การควบคุมเวกเตอร์สำหรับแรงบิดสูงที่ความเร็วต่ำ: รองรับ SVC ด้วยอัตราส่วนความเร็วสูงสุด 1:100 ให้แรงบิดพิกัด 150% แม้ที่ 0.5Hz ทำให้มั่นใจในการสตาร์ทงานหนักได้อย่างราบรื่นและปราศจากแรงกระแทก

การควบคุมหลายปั๊มสำหรับการรวมระบบ: ตรรกะการจ่ายน้ำขั้นสูงในตัวรองรับโหมดการควบคุมหลายปั๊ม 1 ถึง 5 ซึ่งขับเคลื่อนระบบจ่ายน้ำแรงดันคงที่ที่ซับซ้อนได้โดยตรง โดยไม่ต้องใช้ตัวควบคุม PLC เพิ่มเติม

การควบคุมหลายปั๊มสำหรับการรวมระบบ: ตรรกะการจ่ายน้ำขั้นสูงในตัวรองรับโหมดการควบคุมหลายปั๊ม 1 ถึง 5 ซึ่งขับเคลื่อนระบบจ่ายน้ำแรงดันคงที่ที่ซับซ้อนได้โดยตรง โดยไม่ต้องใช้ตัวควบคุม PLC เพิ่มเติม

การป้องกันและการกระจายความร้อนระดับอุตสาหกรรม: ไดรฟ์ความถี่ตัวแปรซีรีส์ 900G ใช้การออกแบบท่ออากาศอิสระและระดับการป้องกัน IP20 ซึ่งต้านทานการบุกรุกของฝุ่นในสภาพแวดล้อมอุตสาหกรรมได้อย่างมีประสิทธิภาพ เมื่อใช้ร่วมกับพัดลมควบคุมอุณหภูมิอัจฉริยะ จึงรับประกันการทำงานที่มั่นคงในระยะเวลาอันยาวนาน

การสื่อสารแบบเต็มพอร์ตและเครือข่ายอัจฉริยะ: การกำหนดค่ามาตรฐานประกอบด้วยโปรโตคอลการสื่อสาร Modbus-RTU และรองรับอินเทอร์เฟซ RS485 ช่วยให้สามารถใช้งานร่วมกับระบบตรวจสอบคอมพิวเตอร์แม่ข่ายเพื่อการแลกเปลี่ยนข้อมูลแบบเรียลไทม์ในระบบอัตโนมัติในโรงงานได้อย่างง่ายดาย

พารามิเตอร์ทางเทคนิคของผลิตภัณฑ์

อุตสาหกรรมแอปพลิเคชันและสถานการณ์จำลอง

ไดรฟ์ความถี่ตัวแปรซีรีส์ 900G ซึ่งมีความหนาแน่นของกำลังสูงและตรรกะการใช้งานที่กว้างขวาง ถูกนำมาใช้กันอย่างแพร่หลายในด้านต่อไปนี้:

ไฟฟ้าและเทศบาล: สถานีสูบน้ำแรงดันคงที่กำลังสูง ระบบบำบัดน้ำเสีย พัดลมดูดอากาศ

การผลิตเครื่องจักร: ไดรฟ์สปินเดิลเครื่องมือกล CNC, เครื่องฉีดพลาสติก, เครื่องอัดรีด, เครื่องจักรบรรจุภัณฑ์

HVAC: เครื่องปรับอากาศส่วนกลาง ปั๊มน้ำหมุนเวียน, พัดลมคูลลิ่งทาวเวอร์, ระบบ HVAC

พลังงานและเหมืองแร่: ตัวขับเสริมสำหรับรอกเหมือง สายพานลำเลียง คอมเพรสเซอร์

คำแนะนำในการติดตั้งและการใช้งาน

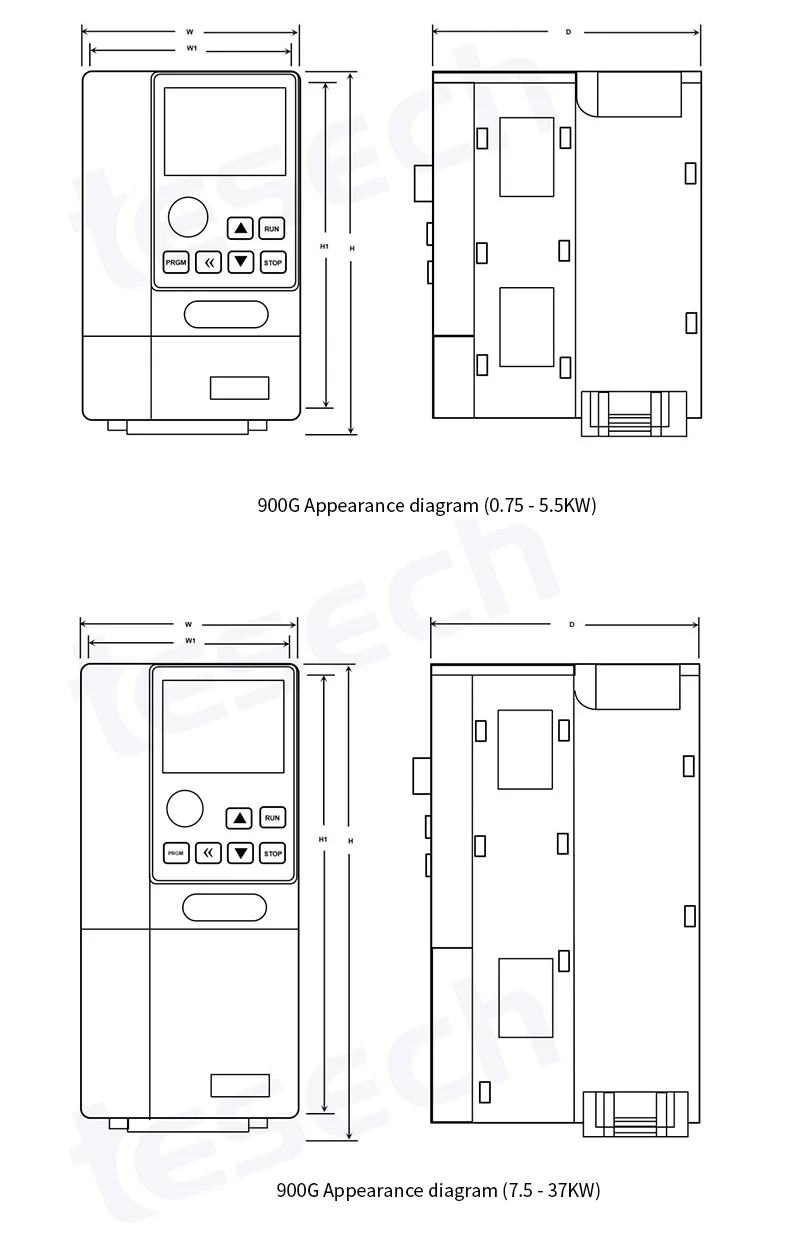

1. การติดตั้งเครื่องกล

การติดตั้งในแนวตั้ง: ต้องติดตั้งในแนวตั้งบนพื้นผิวโลหะเรียบ เพื่อให้มั่นใจว่าการไหลเวียนของอากาศจะไม่มีอะไรขัดขวางเพื่อการกระจายความร้อน

พื้นที่กระจายความร้อน: ต้องจัดให้มีพื้นที่เพียงพอในแนวตั้งด้านบนและด้านล่าง (A≥10มม., B≥200มม. สำหรับ 0.75-22KW) ห้ามปิดกั้นช่องอากาศเข้าโดยเด็ดขาด

ข้อกำหนดด้านสิ่งแวดล้อม: อุณหภูมิแวดล้อมต้องอยู่ระหว่าง -10°C ถึง +40°C (ต้องมีการลดพิกัดที่สูงกว่า 40°C) จำเป็นต้องมีการลดพิกัดสำหรับระดับความสูงเกิน 1,000 เมตร

2. การเชื่อมต่อไฟฟ้า

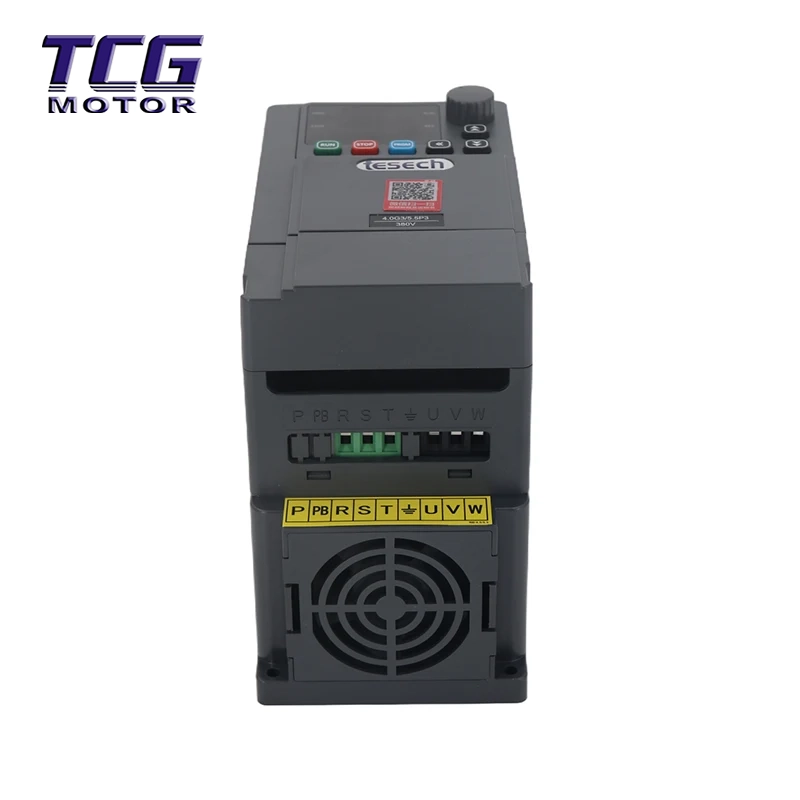

วงจรหลัก: R/S/T เชื่อมต่อกับแหล่งจ่ายไฟสามเฟส U/V/W เชื่อมต่อกับมอเตอร์ ห้ามกลับการเชื่อมต่อโดยเด็ดขาด!

หน่วยเบรก: 0.75KW~5.5KW มีหน่วยเบรกในตัวและต้องใช้ตัวต้านทานเบรกภายนอก (เชื่อมต่อกับขั้ว +/PB) 7.5KW ขึ้นไปต้องใช้ชุดเบรกภายนอก

การต่อสายดิน: ขั้วต่อ PE ต้องต่อสายดินอย่างเชื่อถือได้ และความต้านทานต่อสายดินต้องเป็นไปตามข้อบังคับท้องถิ่น

3. ขั้นตอนการแก้ไขข้อบกพร่องอย่างรวดเร็ว

1) รีเซ็ตพารามิเตอร์: ตั้งค่า F0-24 = 1 เพื่อคืนค่าการตั้งค่าจากโรงงาน

2). พารามิเตอร์มอเตอร์: ตั้งค่า F8-00 (กำลัง) เป็น F8-04 (ความเร็ว) ตามแผ่นป้าย

3). การระบุพารามิเตอร์: ตั้งค่า F8-07 เพื่อดำเนินการระบุแบบคงที่หรือไดนามิก (จำเป็นสำหรับการควบคุมเวกเตอร์เพื่อให้ได้แรงบิดที่เหมาะสมที่สุด)

4) การควบคุมการทำงาน: ตั้งค่า F0-00 เพื่อเลือกช่องการทำงาน (0: แผง, 1: เทอร์มินัล, 2: การสื่อสาร)

5). จุดกำหนดความถี่: ตั้งค่า F0-01 เพื่อเลือกแหล่งความถี่

คำถามที่พบบ่อย

คำถามที่ 1: ไดรฟ์ความถี่ตัวแปรซีรีส์ 900G และรุ่นมินิรุ่นก่อนหน้า (900M) แตกต่างกันอย่างไร

ตอบ: TES 900G เป็นอินเวอร์เตอร์อเนกประสงค์ที่มีช่วงกำลังกว้างกว่า (สูงสุด 630KW) พอร์ต I/O ที่สมบูรณ์ยิ่งขึ้น (5 ช่อง DI, 2 ช่อง AI) และประสิทธิภาพการควบคุมเวกเตอร์ที่ทรงพลัง ทำให้เหมาะสำหรับสถานการณ์การควบคุมทางอุตสาหกรรมที่ซับซ้อน ในทางกลับกัน รุ่นมินิ 900M โดยทั่วไปได้รับการออกแบบมาเพื่อการใช้งานที่ใช้พลังงานต่ำแบบธรรมดา (<2.2KW) และมีพอร์ตน้อยกว่า

คำถามที่ 2: ไดรฟ์ความถี่ตัวแปรซีรีส์ 900G รองรับการควบคุมการจ่ายน้ำแบบหลายปั๊มหรือไม่

ก. ใช่. ซีรีส์ 900G มีตรรกะ PID ที่ครอบคลุมในตัว ด้วยการตั้งค่าพารามิเตอร์ F0-26 และ F5 ทำให้สามารถควบคุมหลายปั๊มได้ 1 ถึง 5 ตัว รวมถึงโหมดต่างๆ เช่น "ใช้งานอยู่ 1 เครื่อง สแตนด์บาย 1 เครื่อง" "ควบคุมหลัก-รอง" และ "ควบคุมแบบซิงโครนัส" ทำให้สามารถสร้างระบบจ่ายน้ำที่ซับซ้อนได้โดยไม่ต้องใช้ตัวควบคุมภายนอก

คำถามที่ 3: การควบคุม SVC คืออะไร เหตุใดการระบุพารามิเตอร์จึงจำเป็น?

ตอบ: SVC (Speed ​​Sensorless Vector Control) ช่วยให้อินเวอร์เตอร์ควบคุมแรงบิดของมอเตอร์ได้อย่างแม่นยำแม้จะไม่มีตัวเข้ารหัสก็ตาม การระบุพารามิเตอร์มอเตอร์ (F8-07) ช่วยให้อินเวอร์เตอร์ "เรียนรู้" พารามิเตอร์ภายในของมอเตอร์ (เช่น ความต้านทานและความเหนี่ยวนำ) ดังนั้นจึงได้เอาต์พุตความถี่ต่ำและแรงบิดสูง (0.5Hz/150%) หากไม่มีการระบุ อินเวอร์เตอร์จะทำงานในโหมด V/F ปกติเท่านั้น ซึ่งจะช่วยลดความสามารถในการรับน้ำหนักมาก

คำถามที่ 4: ฉันควรทำอย่างไรหากแผงแสดง "Err14" แสดงว่าโมดูลมีความร้อนสูงเกินไป?

ตอบ: "Err14" แสดงว่าอุณหภูมิของโมดูลอินเวอร์เตอร์สูงเกินไป โปรดตรวจสอบ: 1. ของหนักเกินไปหรือถูกล็อคเป็นเวลานานหรือไม่? 2. พัดลมระบายความร้อนเสียหายหรือท่อแอร์มีฝุ่นอุดตันหรือไม่? 3. อุณหภูมิโดยรอบสูงกว่า 40°C (ต้องลดพิกัดหรือปรับปรุงการระบายอากาศ) หรือไม่? 4. ตั้งความถี่พาหะ F0-13 สูงเกินไป (สามารถลดความถี่พาหะได้อย่างเหมาะสมเพื่อลดการสร้างความร้อน)

คำถามที่ 5: จะยืดอายุการใช้งานของอินเวอร์เตอร์ในสภาพแวดล้อมที่ไม่เอื้ออำนวยได้อย่างไร

ตอบ: แนะนำให้ทำความสะอาดฝุ่นจากพัดลมระบายความร้อนและท่ออากาศอย่างสม่ำเสมอ (ทุกๆ 6-12 เดือน) ในสภาพแวดล้อมที่มีฝุ่นสูง (ระดับมลพิษ > 2) ควรติดตั้งตัวแปลงความถี่ในตู้ป้องกันที่มีพิกัด IP54 หรือสูงกว่า หากเก็บไว้เป็นเวลานาน (มากกว่า 1 ปี) ควรดำเนินการบำบัดริ้วรอยก่อนการชาร์จตามคู่มือการใช้งานก่อนใช้งาน
