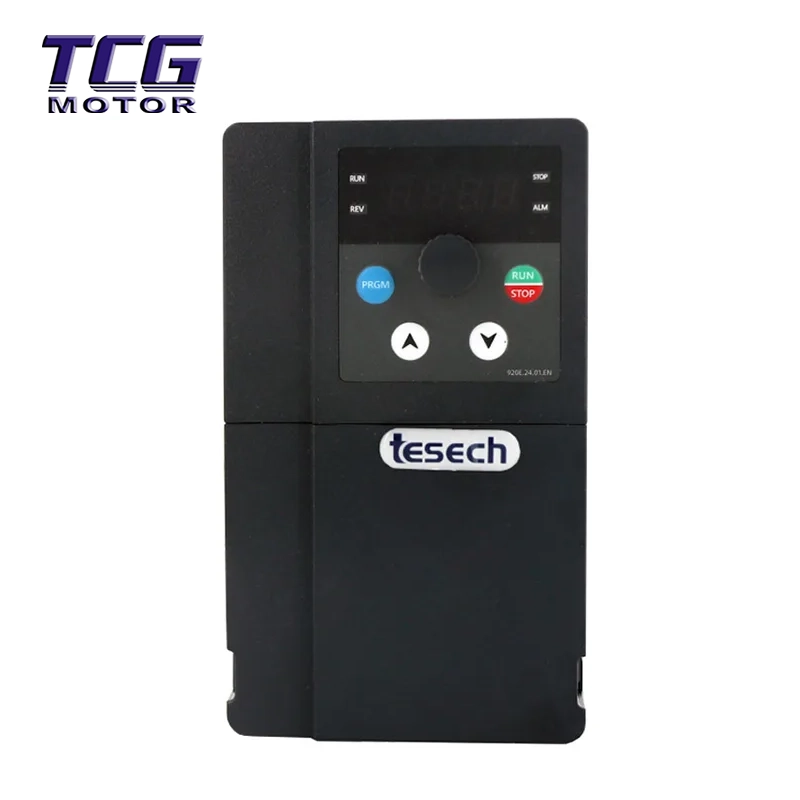

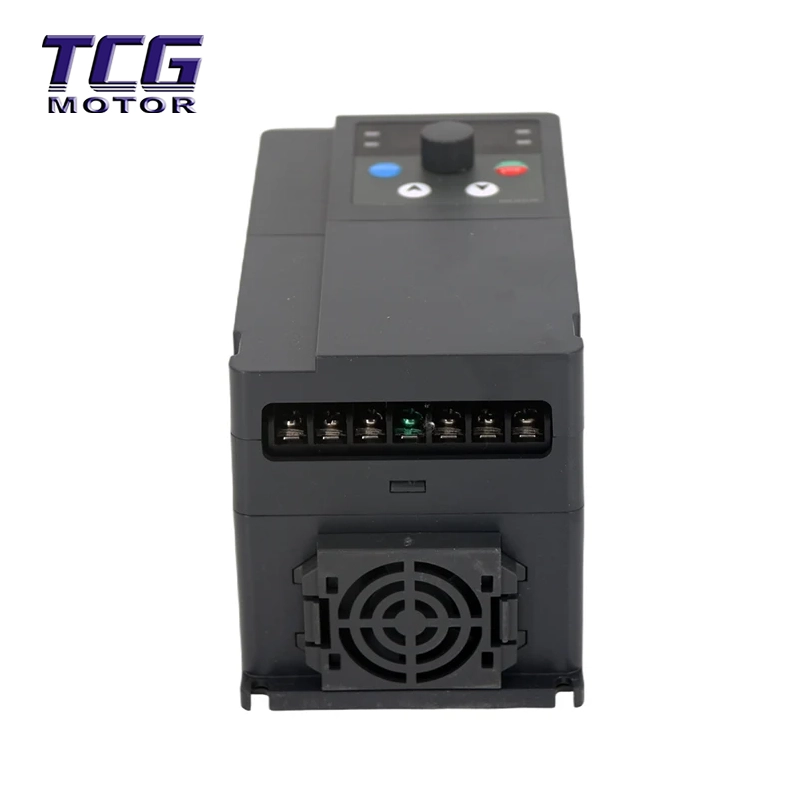

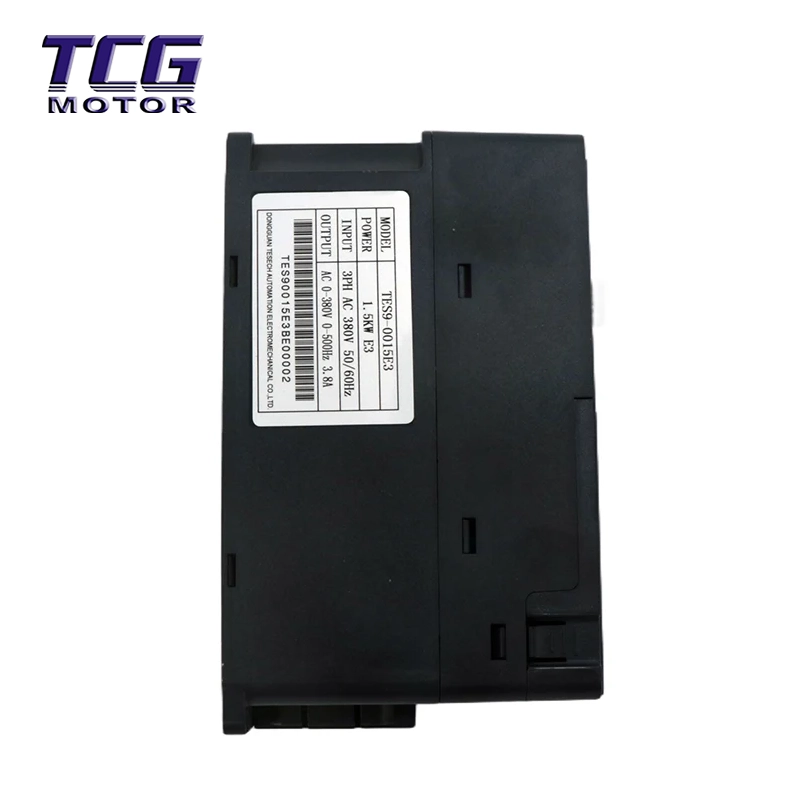

ไดรฟ์ความถี่ตัวแปรซีรีส์ 900E

เมื่อเปรียบเทียบกับตัวแปลงความถี่อเนกประสงค์ทั่วไปในท้องตลาดแล้ว ตัวขับความถี่ตัวแปรซีรีส์ 900E มีประสิทธิภาพเหนือกว่าในด้านความแม่นยำในการควบคุมและฟังก์ชันอัจฉริยะ:

การควบคุมโหมดคู่ ประสิทธิภาพที่เหนือกว่า: รองรับเฉพาะการควบคุมเวกเตอร์ไร้เซ็นเซอร์ (SVC) สำหรับมอเตอร์ซิงโครนัส ให้แรงบิดเริ่มต้นที่แข็งแกร่งแม้ที่ความเร็วต่ำ พร้อมความแม่นยำในการควบคุมที่เหนือกว่าตัวแปลงความถี่ควบคุม V/F แบบดั้งเดิมมาก

การปรับจูนอัจฉริยะ การจับคู่ในคลิกเดียว: มาพร้อมกับฟังก์ชันการตรวจจับพารามิเตอร์มอเตอร์ (การระบุแบบคงที่/ไดนามิก) ตัวแปลงความถี่จะระบุพารามิเตอร์ของมอเตอร์โดยอัตโนมัติ ขจัดความจำเป็นในการคำนวณด้วยตนเองที่น่าเบื่อ และรับรองว่าระบบขับเคลื่อนจะอยู่ในสภาพที่เหมาะสมที่สุดเสมอ

ระบบจ่ายน้ำแรงดันคงที่ในตัว PID: ไม่จำเป็นต้องมีตัวควบคุมภายนอก ตรรกะ PID ที่ครอบคลุมในตัวเปิดใช้งานฟังก์ชันการนอนหลับ การปลุก และการขาดแคลนน้ำได้โดยตรงสำหรับระบบจ่ายน้ำแรงดันคงที่ ซึ่งช่วยลดต้นทุนของระบบได้อย่างมาก

ประสบการณ์การโต้ตอบที่เป็นมิตรกับผู้ใช้: ติดตั้งแผงควบคุมการทำงาน LED อเนกประสงค์ รองรับการตรวจสอบพารามิเตอร์หลายตัวแบบเรียลไทม์ เช่น ความถี่ แรงดันไฟฟ้า กระแสไฟฟ้า และพลังงาน และมีฟังก์ชันแสดงการสลับพารามิเตอร์อัตโนมัติ ทำให้การทำงานและการบำรุงรักษาง่ายขึ้น

การป้องกันความปลอดภัยที่ครอบคลุม: มาพร้อมกับฟังก์ชันการตรวจจับข้อผิดพลาดมากกว่า 20 รายการ รวมถึงการป้องกันยูนิตอินเวอร์เตอร์ กระแสไฟเกิน แรงดันไฟเกิน แรงดันไฟตก แรงดันไฟตก การสูญเสียเฟส ความร้อนสูงเกินไป และการลัดวงจรลงกราวด์ ทำให้มั่นใจในความปลอดภัยของอุปกรณ์และบุคลากร

พารามิเตอร์ทางเทคนิคของผลิตภัณฑ์

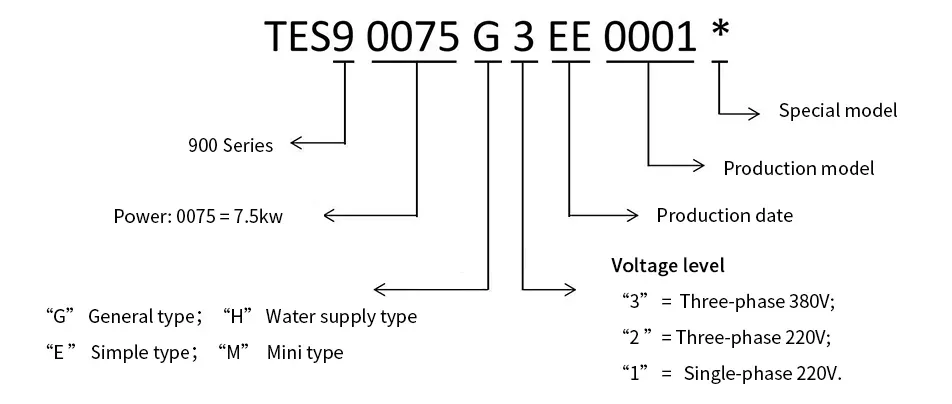

กฎการตั้งชื่อรุ่นผลิตภัณฑ์

ตัวแปลงความถี่ซีรีส์ 900 ได้รับการตั้งชื่อตามกฎต่อไปนี้:

ตารางรุ่นตัวแปลงความถี่

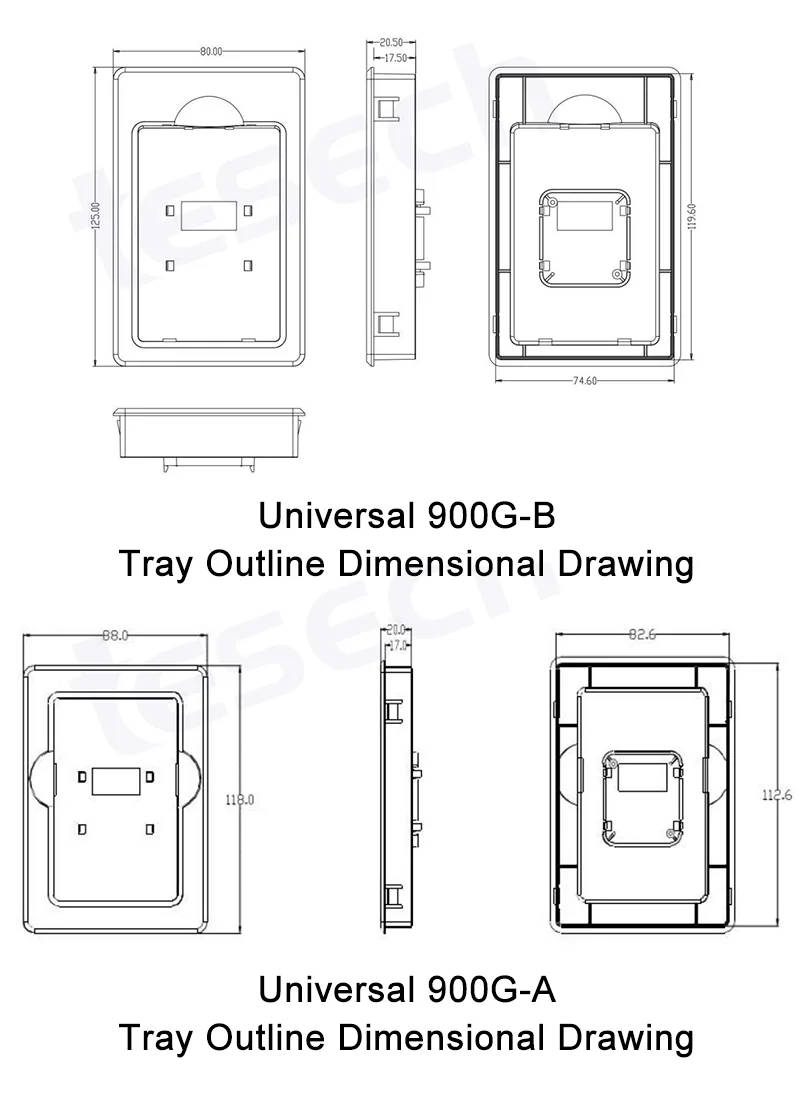

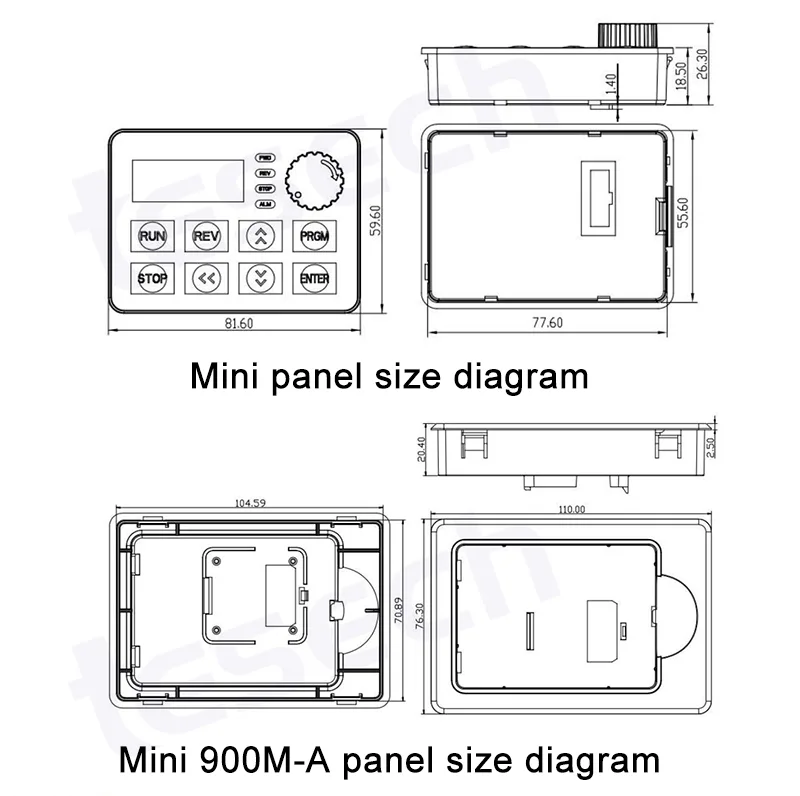

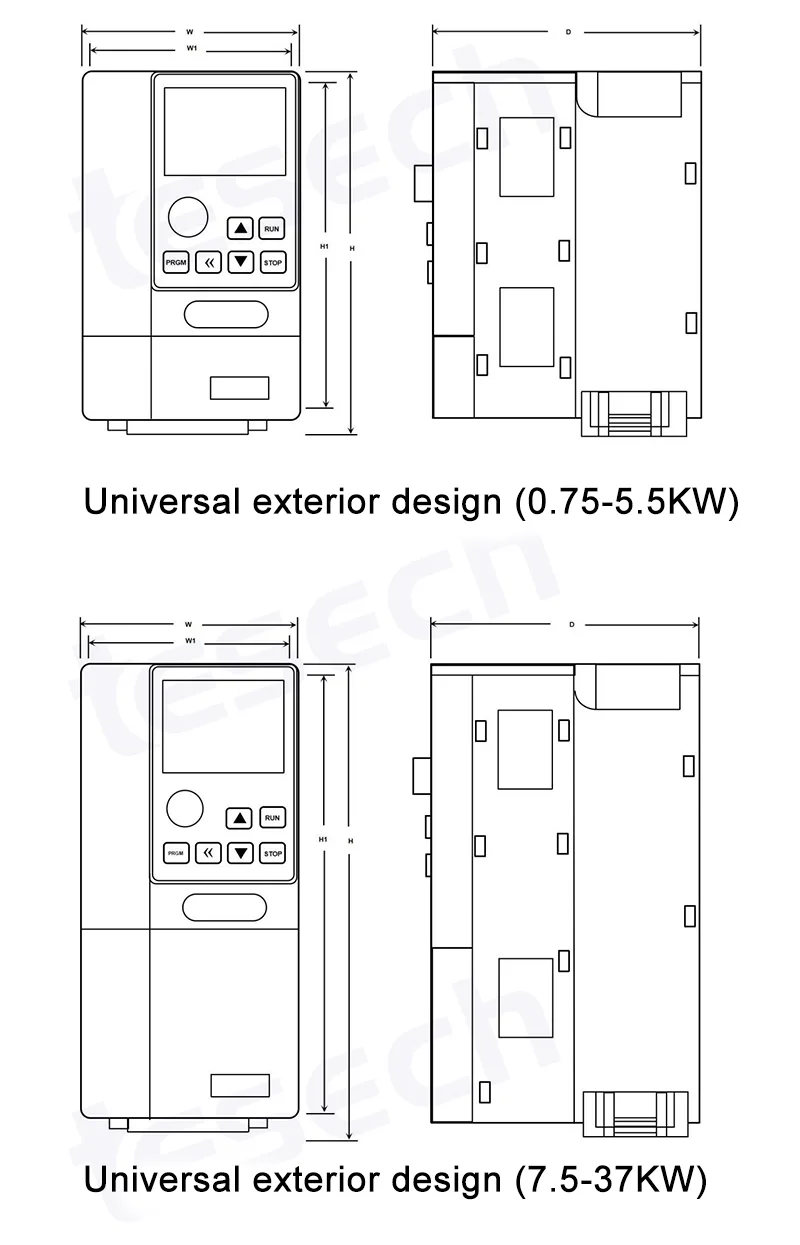

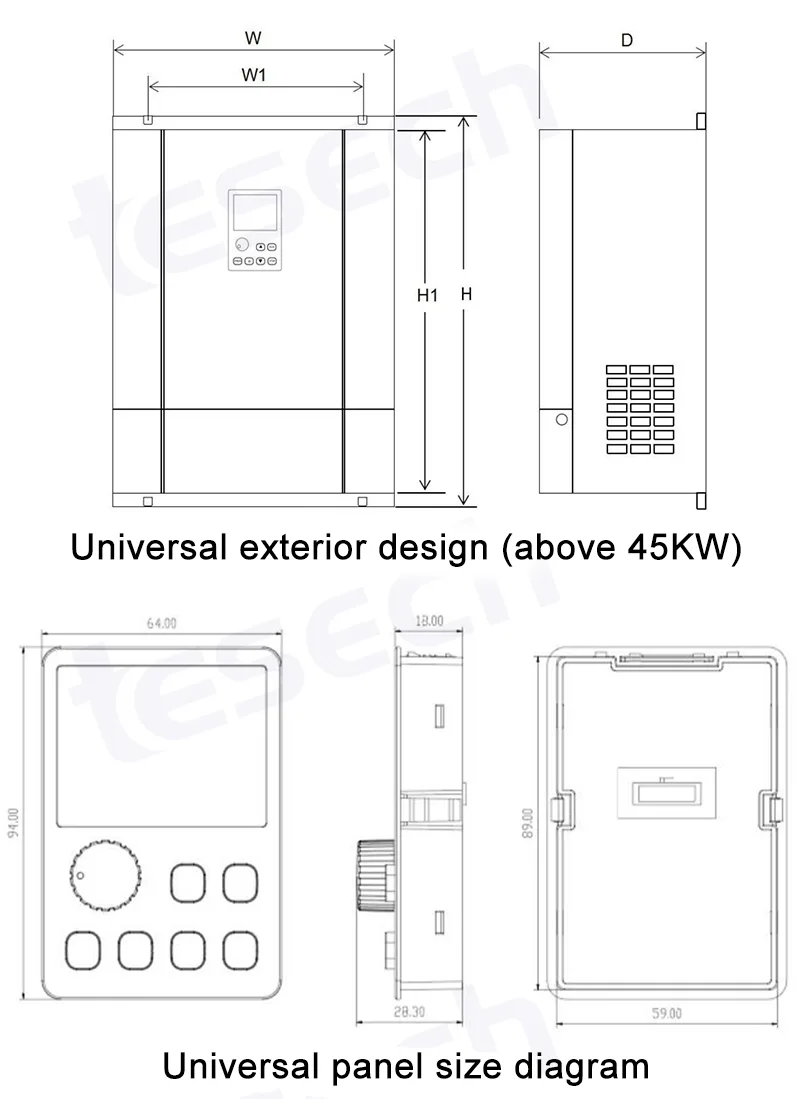

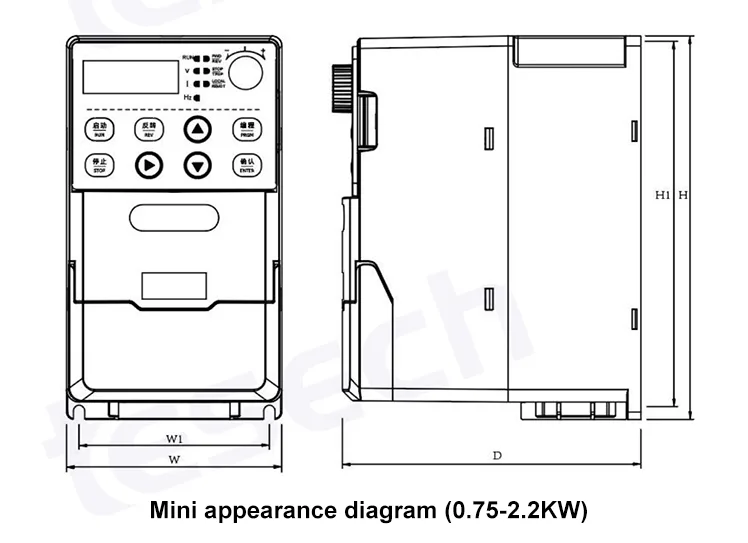

ตารางขนาดผลิตภัณฑ์

อุตสาหกรรมแอปพลิเคชันและสถานการณ์

ไดรฟ์ความถี่ตัวแปรซีรีส์ 900E ที่มีช่วงกำลังกว้างและประสิทธิภาพการควบคุมที่ทรงพลัง มีการใช้กันอย่างแพร่หลายในด้านต่อไปนี้:

การประปาและ HVAC: ระบบจ่ายน้ำแรงดันคงที่ ปั๊มน้ำเครื่องปรับอากาศส่วนกลาง พัดลมคูลลิ่งทาวเวอร์

การผลิตภาคอุตสาหกรรม: เครื่องมือกล CNC เครื่องจักรสิ่งทอ อุปกรณ์การพิมพ์และบรรจุภัณฑ์ เครื่องจักรพลาสติก

การลำเลียงวัสดุ: สายพานลำเลียง, ลิฟต์, เครื่องผสม

การใช้งานพิเศษ: เนื่องจากรองรับการควบคุมมอเตอร์ซิงโครนัส จึงเหมาะอย่างยิ่งสำหรับสถานการณ์ขับเคลื่อนมอเตอร์ซิงโครนัสแม่เหล็กถาวรที่ประสิทธิภาพและขนาดพลังงานมีความสำคัญ

คำแนะนำในการติดตั้งและการใช้งาน

1. การติดตั้งเครื่องกล

ข้อกำหนดด้านสิ่งแวดล้อม: อุณหภูมิสภาพแวดล้อมการติดตั้งควรอยู่ระหว่าง -10°C ถึง +50°C ความชื้นน้อยกว่า 90%RH (ไม่มีการควบแน่น) และปราศจากก๊าซที่มีฤทธิ์กัดกร่อนและฝุ่นที่เป็นสื่อกระแสไฟฟ้า

ข้อกำหนดด้านพื้นที่: เพื่อให้มั่นใจในการระบายความร้อน ควรสงวนพื้นที่เพียงพอด้านบนและด้านล่างอินเวอร์เตอร์ (แนะนำด้านบนและด้านล่าง 10 ซม. และด้านล่าง 10 ซม.) และควรเว้นช่องว่างการระบายอากาศไว้ทั้งสองด้านอย่างน้อย 5 ซม.

2. การเชื่อมต่อไฟฟ้า

วงจรหลัก: เชื่อมต่อขั้วต่ออินพุต (R/S/T) เข้ากับแหล่งจ่ายไฟสามเฟส และขั้วต่อเอาต์พุต (U/V/W) เข้ากับมอเตอร์ ห้ามมิให้เชื่อมต่อสายไฟเข้ากับขั้วเอาท์พุทโดยไม่ได้ตั้งใจ

วงจรควบคุม: รองรับอินพุตสัญญาณหลายช่อง รวมถึงสัญญาณอะนาล็อก 0-10V (AI1) โพเทนชิโอมิเตอร์ และสัญญาณสวิตช์ภายนอก (DI1/DI2)

การต่อสายดิน: ขั้วต่อ PE ของอินเวอร์เตอร์จะต้องต่อสายดินอย่างเชื่อถือได้

3. ขั้นตอนการว่าจ้างอย่างรวดเร็ว

1) รีเซ็ตพารามิเตอร์: ตั้งค่า F0-31 = 1 เพื่อคืนค่าการตั้งค่าจากโรงงาน

2). พารามิเตอร์ของมอเตอร์: ตั้งค่า F0-00 (กำลัง), F0-01 (แรงดันไฟฟ้า), F0-02 (กระแสไฟฟ้า), F0-03 (ความถี่) และ F0-04 (ความเร็ว) ตามป้ายชื่อมอเตอร์

3). โหมดควบคุม: ตั้งค่า F3-00 = 2 เพื่อเลือกการควบคุมเวกเตอร์มอเตอร์ซิงโครนัส (โหมด SVC หากจำเป็น)

4) การระบุพารามิเตอร์: ตั้งค่า F0-06 เพื่อดำเนินการระบุพารามิเตอร์แบบคงที่หรือไดนามิก (สำหรับการควบคุมเวกเตอร์)

5). คำสั่งรัน: ตั้งค่า F0-19 เพื่อเลือกช่องสัญญาณรัน (แผง/เทอร์มินัล) และ F0-20 เพื่อเลือกแหล่งความถี่

รายการบรรจุภัณฑ์และข้อมูลการจัดส่ง

รายการบรรจุภัณฑ์:

o ยูนิตหลักอินเวอร์เตอร์ TES 900E × 1

o แผงควบคุมติดผนัง (รวมสายเชื่อมต่อ) × 1

o คู่มือผู้ใช้ (รวมใบรับประกัน) × 1

o อุปกรณ์ติดตั้ง (สกรู/ชีล) × 1 ชุด

นโยบายการจัดส่งสินค้า:

o จัดส่งภายใน 48 ชั่วโมงหลังจากสั่งซื้อ (หากมีในสต็อก)

o มีบริการติดตามลอจิสติกส์อย่างมืออาชีพ

บรรจุภัณฑ์และการจัดส่ง

วิธีการบรรจุ: ใช้ถุงป้องกันไฟฟ้าสถิตย์ + กล่องกระดาษแข็งแข็งสำหรับบรรจุภัณฑ์ และใช้กล่องกระดาษลูกฟูกความแข็งแรงสูงสำหรับกล่องด้านนอกเพื่อให้แน่ใจว่ามีการขนส่งที่ปลอดภัย

เวลาจัดส่ง: สินค้ามาตรฐานจะถูกจัดส่งภายในกรอบเวลาที่ตกลงกัน รายการที่กำหนดเองจะถูกจัดส่งภายในวันทำการที่ตกลงกันไว้

ช่องทางโลจิสติกส์: รองรับบริการขนส่งสินค้าของ DHL, FedEx, UPS และทางทะเล/ทางอากาศ

คำถามที่พบบ่อย

คำถามที่ 1: TES 900E สามารถขับเคลื่อนมอเตอร์ซิงโครนัสแม่เหล็กถาวรได้หรือไม่

ก. ใช่. ไดรฟ์ความถี่ตัวแปรซีรีส์ 900E รองรับการควบคุมเวกเตอร์แบบไร้เซนเซอร์ (โหมด SVC) สำหรับมอเตอร์ซิงโครนัส หลังจากตั้งค่า F3-00 เป็น 2 รวมกับฟังก์ชันการระบุพารามิเตอร์ของ F0-06 จะสามารถขับเคลื่อนมอเตอร์ซิงโครนัสแม่เหล็กถาวรได้อย่างสมบูรณ์แบบ ให้ประสิทธิภาพการควบคุมประสิทธิภาพสูงและแรงบิดสูง

Q2: ฉันควรทำอย่างไรหากแผงแสดงข้อผิดพลาดในการป้องกันยูนิตอินเวอร์เตอร์ "Er01"?

ตอบ: "Er01" มักเกิดจากการลัดวงจรเอาต์พุต การต่อสายดิน หรือโมดูลร้อนเกินไป โปรดตรวจสอบว่าฉนวนของมอเตอร์ดีหรือไม่ และสายเอาท์พุตเสียหายหรือไม่ ตรวจสอบว่าท่ออากาศอินเวอร์เตอร์อุดตันหรือไม่ และพัดลมทำงานตามปกติหรือไม่ หากสัญญาณเตือนยังคงอยู่หลังจากแก้ไขปัญหาข้อผิดพลาดภายนอก โปรดติดต่อฝ่ายสนับสนุนด้านเทคนิคเพื่อตรวจสอบบอร์ดไดรฟ์หรือโมดูลอินเวอร์เตอร์

Q3: ทำอย่างไรจึงจะได้ฟังก์ชันการจ่ายน้ำแรงดันคงที่?

ตอบ: ชุดขับความถี่แบบแปรผันซีรีส์ 900E มีฟังก์ชัน PID อันทรงพลังในตัว เพียงเชื่อมต่อสัญญาณเซ็นเซอร์ความดันเข้ากับเทอร์มินัล AI1 ตั้งค่า F1-00 เพื่อเลือกเซ็ตพอยต์ PID และ F1-02 เพื่อเลือกแหล่งป้อนกลับ PID เป็น AI1 จากนั้น ตั้งค่าความดันเป้าหมายสำหรับ F1-01 ตามข้อกำหนดเครือข่ายไปป์ไลน์

คำถามที่ 4: ตัวแปลงความถี่จำเป็นต้องได้รับการบำรุงรักษาเป็นประจำหรือไม่

ก. ใช่. แนะนำให้ตรวจสอบทุกๆ 6-12 เดือน เน้นทำความสะอาดฝุ่นจากพัดลมระบายความร้อนและท่ออากาศ ตรวจสอบสกรูภายในที่หลวม และตรวจสอบขั้วสายไฟว่ามีรอยไหม้หรือไม่ หากเก็บไว้เป็นเวลานาน (มากกว่า 1 ปี) ควรดำเนินการบำบัดริ้วรอยก่อนการชาร์จตามคู่มือการใช้งานก่อนใช้งาน
